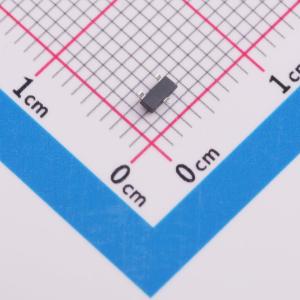

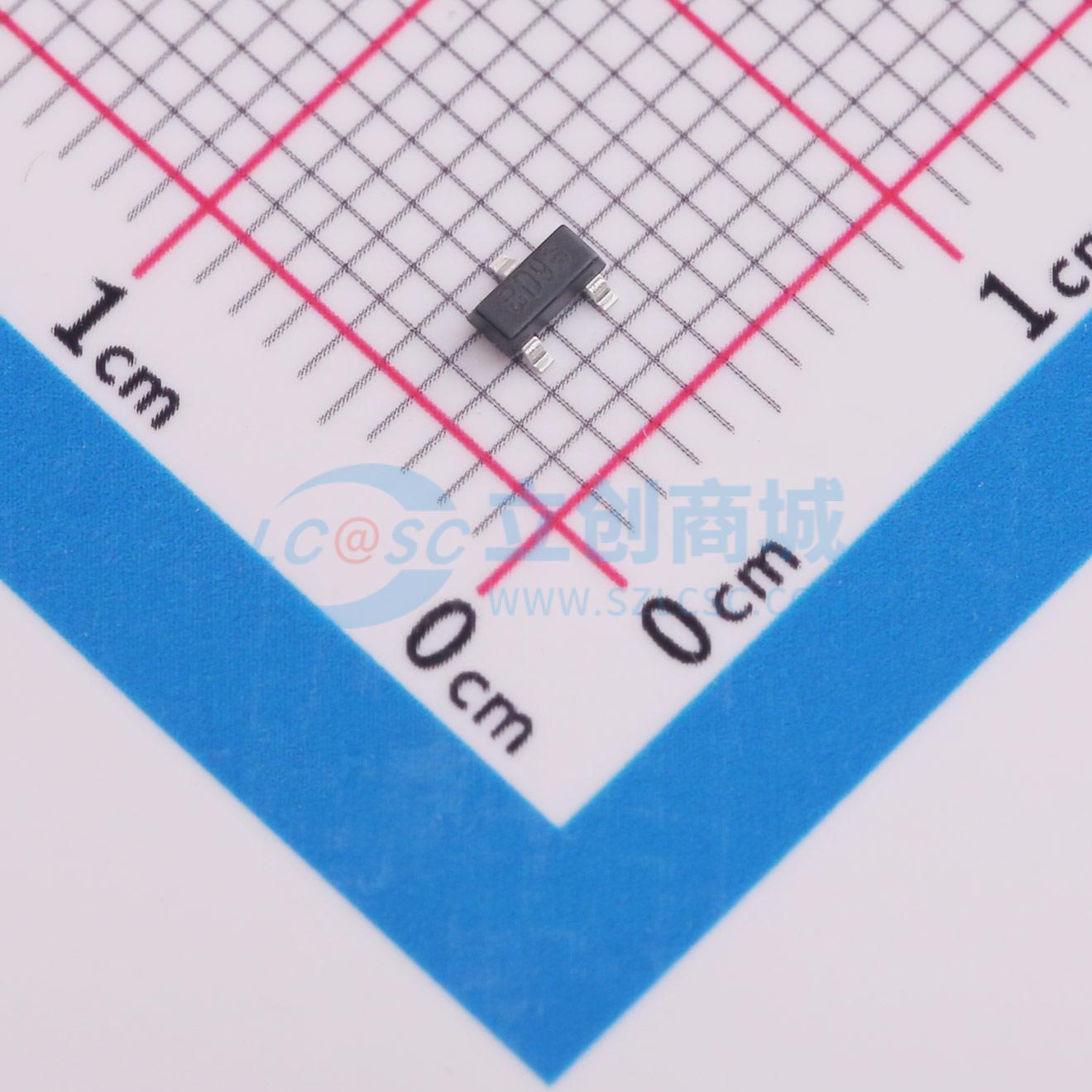

温馨提醒：图片仅供参考，商品以实物为准
AZ23C5V6-E3-08
1对共阳极 耐压:5.6V 电流:1uA@2V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：硅平面齐纳二极管。齐纳电压按照国际 E24 标准分级。标准齐纳电压公差为 ±5%，订货代码中用 “C” 表示；用 “B” 替代 “C” 可实现 ±2% 公差。可提供 AEC-Q101 认证。根据 AEC-Q101，静电放电能力：人体模型 > 8kV，机器模型 > 800V。符合 RoHS 标准，商业级。符合 RoHS 标准，AEC-Q101 认证
- 品牌名称
- VISHAY(威世)
- 商品型号
- AZ23C5V6-E3-08
- 商品编号
- C3731876
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1对共阳极 | |
| 稳压值(标称值) | 5.6V | |
| 反向电流(Ir) | 1uA@2V | |
| 稳压值(范围值) | 5.32V~5.88V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 阻抗(Zzt) | 40Ω | |
| 阻抗(Zzk) | 400Ω | |
| 工作结温范围 | -55℃~+150℃ | |
| 精度 | ±5% |
商品特性
- 硅平面型齐纳二极管
- 齐纳电压值依据国际 E24 标准分级。标准齐纳电压容差为±5%，由订购代码中的"C"表示。将"C"替换为"B"可获得±2%的容差。
- 提供符合 AEC-Q101 认证的型号
- 符合 AEC-Q101 的 ESD 能力：人体模型：>8 kV，机器模型：>800 V
- 基础型号 P/N-E3 - 符合 RoHS 标准，商业等级
- 基础型号 P/N-HE3_A - 符合 RoHS 标准，通过 AEC-Q101 认证
