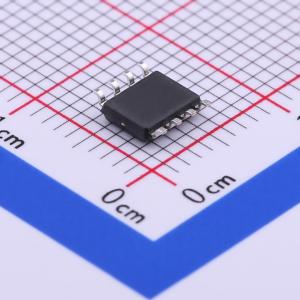

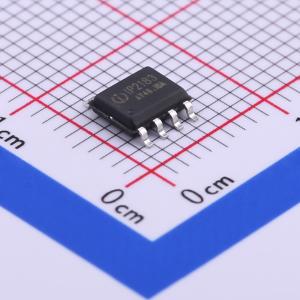

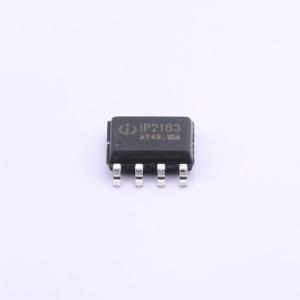

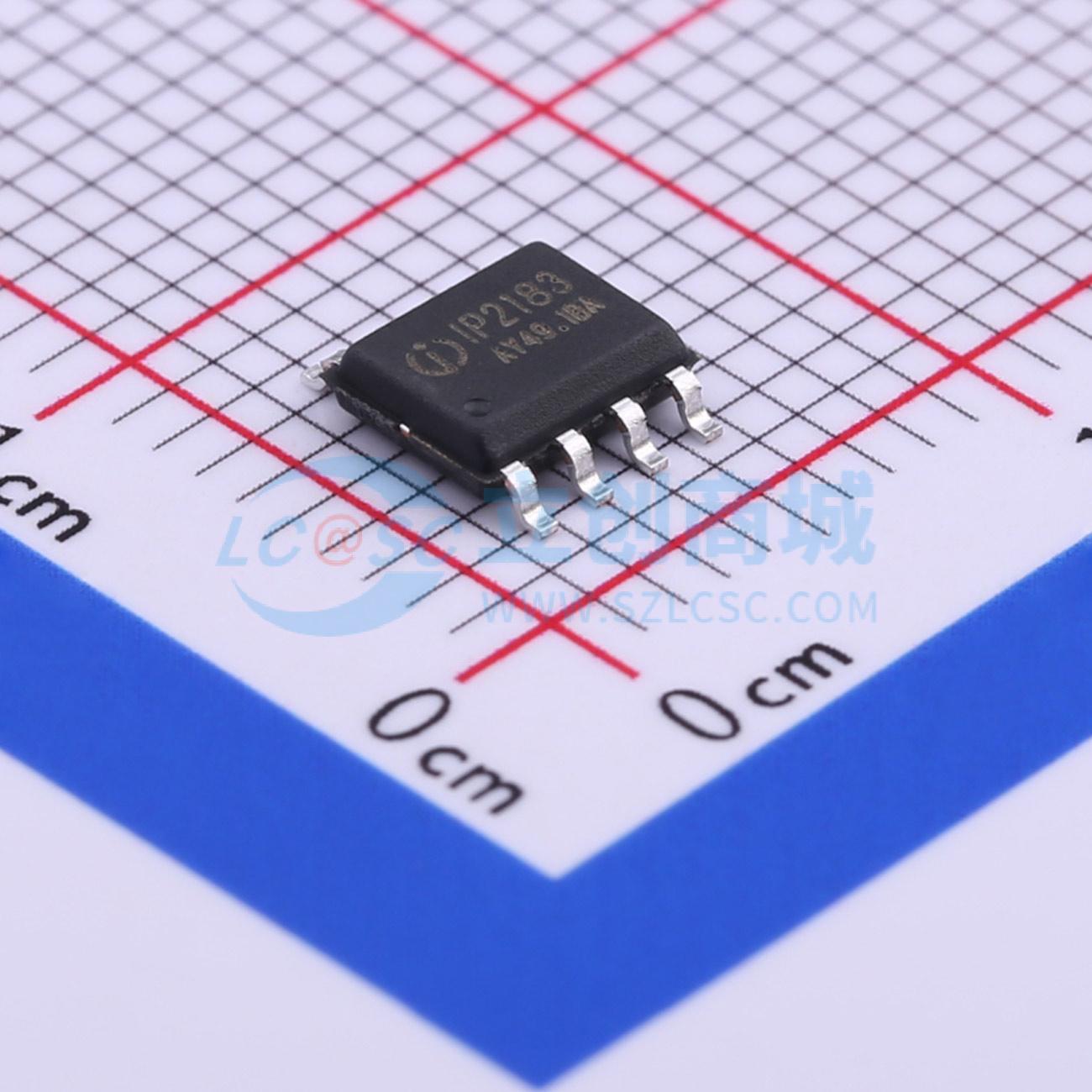

IP2183
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 3V~25V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | - |
商品概述
IP2183是一款高度集成的、用于USB输出端口的快充协议IC。其主要功能是解析接入USB端口的充电设备的快充请求，然后根据解析的快充协议通知USB端口调整输出电压。支持自动检测USB端口接入设备的充电协议类型并进行协议切换，能响应不同协议的充电电压请求。支持对USB端口进行多种协议解析，包括HVDCP QC3.0/QC2.0（Quick Charge） Class A，FCP（Hisilicon Fast Charge Protocol），SCP（Hisilicon Super Fast Charge），AFC（Samsung Adaptive Fast Charge），MTK PE+ 2.0/1.1（MediaTek Pump Express Plus 2.0/1.1）、以及Apple 2.4A、三星2.0A和BC1.2充电协议。实时监测DP，DM引脚电压，当检测到接入USB端口的待充设备为非快充设备类型时，通过改变DP，DM两个引脚的电压来握手不同的设备。当检测到接入USB端口的待充设备为快充设备类型时，能自动识别快充类型并对协议请求进行解析和响应从而完成与待充电设备的握手过程，然后按照协议请求通过FB引脚SOURCE或SINK电流，调整反馈环路的反馈电压，从而调节快充电压；当输出电压为默认的5V时，FB引脚则不进行调整。不对充电环路进行控制，实际的充电环路和充电电流则由适配器和接入的USB端口设备决定。
商品特性
- 支持9种USB端口快充协议
- 支持多种充电协议（QC3.0/QC2.0，FCP，SCP，AFC，MTK PE+ 2.0/1.1以及Apple 2.4A，三星2.0A和BC1.2）
- 支持自动选择快充协议或DCP充电协议
- 支持QC3.0/QC2.0 Class A充电协议
- 支持QC3.0 Class A：3.6V~12V（0.2V/Step）
- 支持QC2.0 Class A：5V，9V，12V
- 支持MTK PE+ 2.0/1.1快充协议
- PE+ 2.0：5V~20V（0.5V/Step）配置
- PE+ 1.1：5V，7V，9V，12V配置
- 支持华为FCP快充
- 支持华为SCP快充
- 支持三星AFC快充
- 支持Apple 2.4A：DP = 2.7V，DM = 2.7V
- 支持三星2.0A：DP = 1.2V，DM = 1.2V
- 支持BC1.2：DP与DM短接
- 自动检测DP，DM上电压对应的快充请求，通过调节FB精确控制输出电压
- SEL可配置快充协议请求的最高电压为20V或12V或5V
- DP,DM过压保护
- DP,DM对地弱短路保护
- 工作电压范围：3V~25V
- 封装SOP8
应用领域
- USB功率输出接口
- 移动电源
- 车载充电器
- 智慧手机
- 平板电脑
- 网络笔记本
- 数字相机
- 蓝牙配件所用的电池充电器
