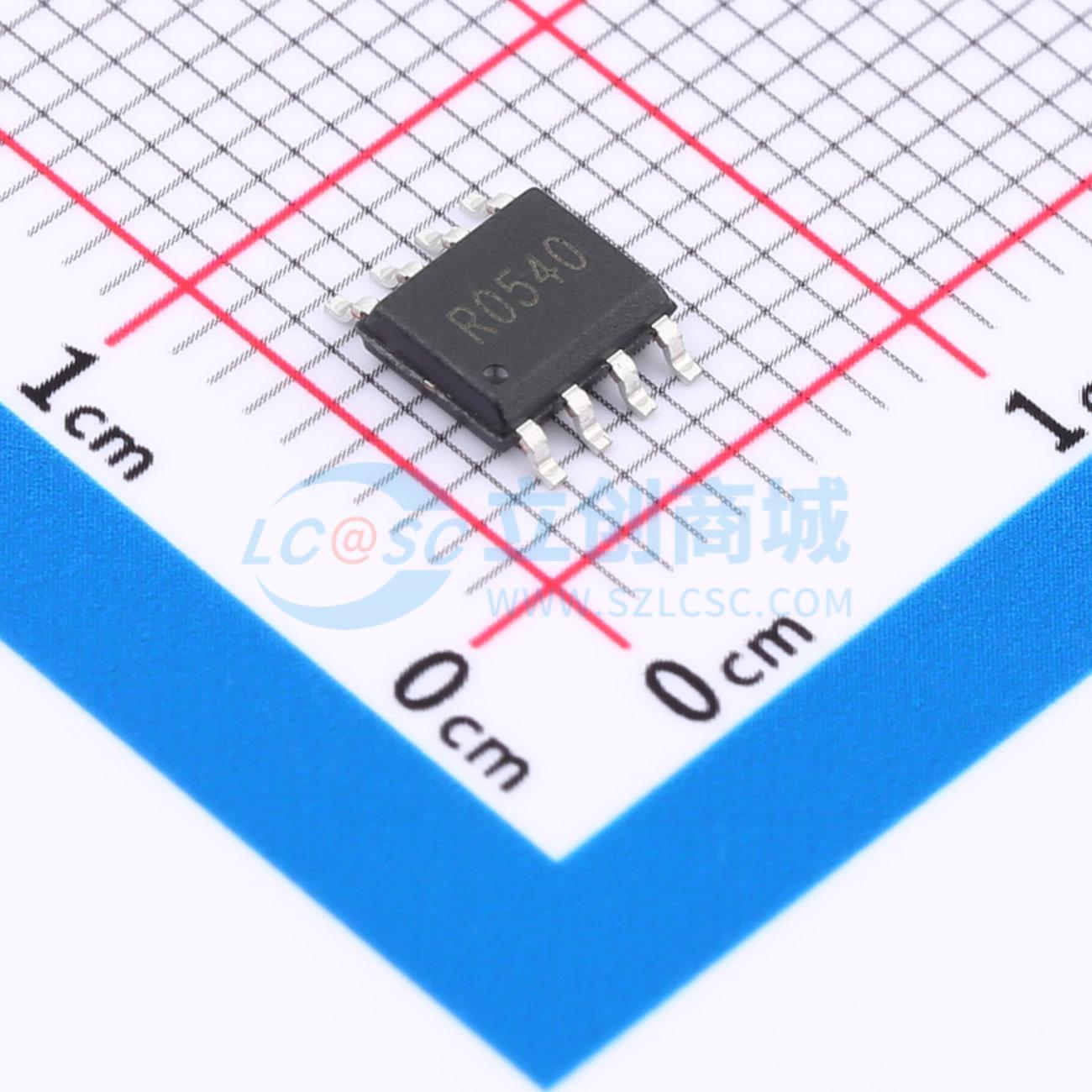

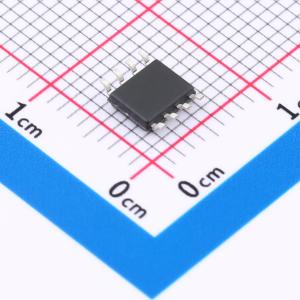

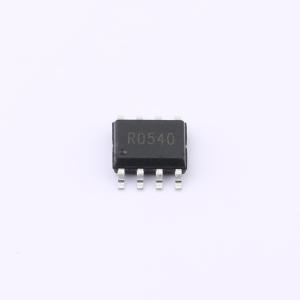

温馨提醒：图片仅供参考，商品以实物为准
CLREF0540
CLREF0540
- 品牌名称
- 核芯互联
- 商品型号
- CLREF0540
- 商品编号
- C41196101
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.4208克(g)
- 立创商城设计参考
- 电压基准-(4)其他电压-(2)精度0.1%档次方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.3V~5.5V | |
| 输出电压 | 4.096V | |
| 输出电流 | 10mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 10ppm/℃ | |
| 静态电流(Iq) | 280uA | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | 6uVp-p | |
| 噪声(10Hz-10kHz) | 16uVrms | |
| 工作温度 | -40℃~+125℃ |
商品概述
CLREF05为超低噪声、低温漂电压基准，采用小型8引脚SOIC封装。输出电压为2.5V时，1/f噪声电压仅为4.8μVpp，在 -20°C到90°C典型温漂为10ppm/°C。CLREF05可以工作在2.8V至5.5V之间，工作电流为270μA，最大负载电流为10mA。CLREF05提供低温漂和低噪声指标有利于提高系统精度，适用于高精度工业设计。CLREF05提供1.25V、1.8V、2.048V、2.5V、3.0V、3.3V、4.096V和5.0V电压选项（5V电压选项，电源电压需要在5.3V~5.5V之间）。器件采用8引脚SOIC封装，工作在 -40°C至 +125°C温度范围内。
商品特性
- 10ppm/°C超低温漂
- 270μA低工作电流
- 10mA驱动电流
- 200mV低压差
- 76dB纹波抑制
- SOIC - 8小型封装
- 多电压选项：1.25V, 1.8V, 2.048V, 2.5V, 3.0V, 3.3V, 4.096V和5.0V
- 0.1μF~10μF负载电容稳定(可选）
应用领域
- 高精度工业与过程控制
- 高分辨率ADC和DAC
- 精密仪器仪表
- 精密电流源
