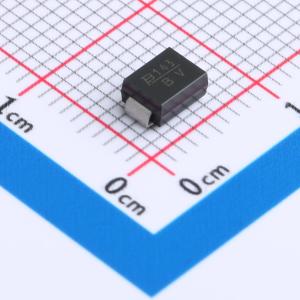

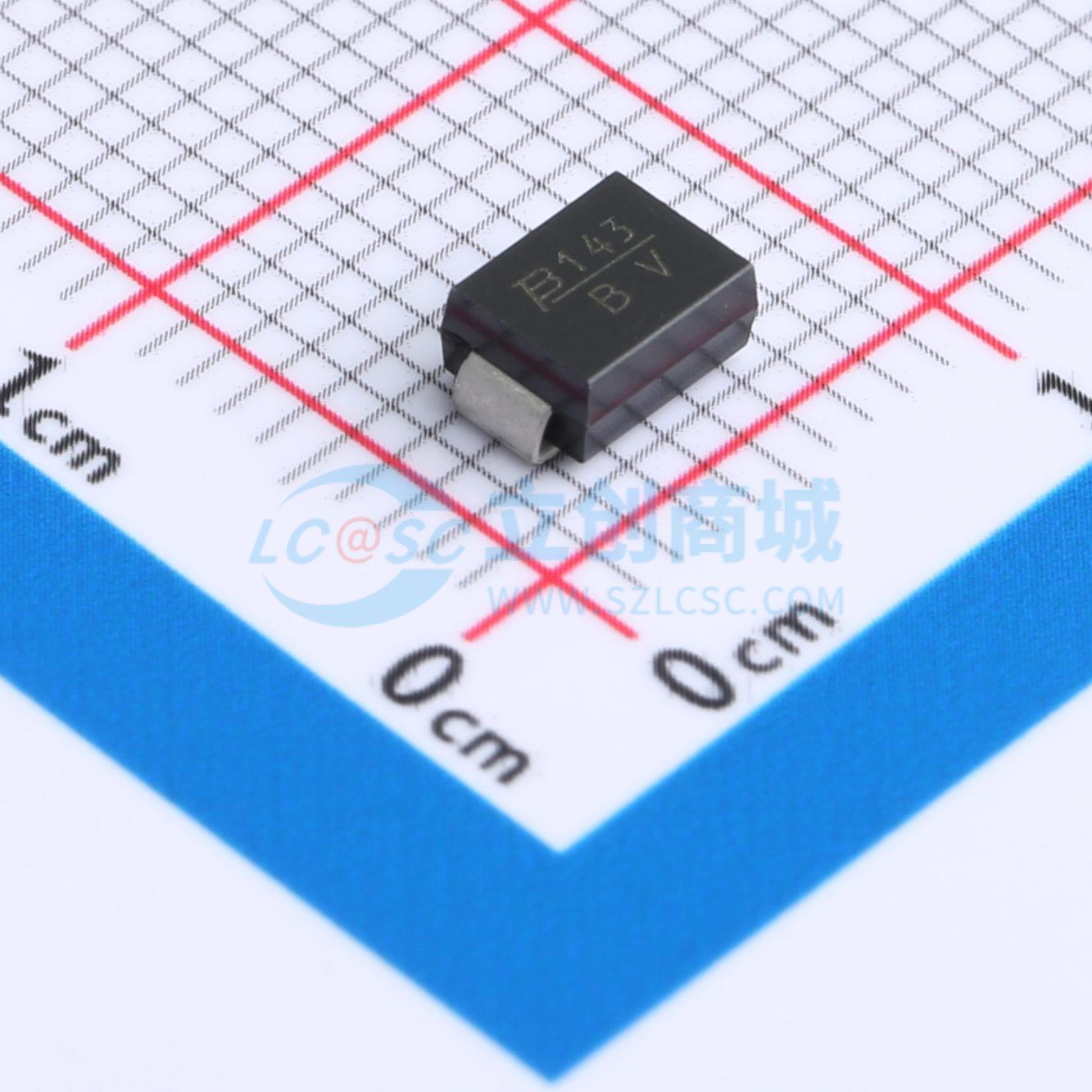

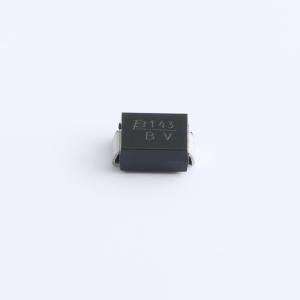

SMBJ20CA
双向TVS 20V截止 峰值浪涌电流：18.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 便携式通信、计算和视频设备市场对半导体行业提出挑战，要求其开发尺寸越来越小的电子元件。Bourns 提供采用紧凑型芯片封装 DO - 214AA（SMB）尺寸规格的瞬态电压抑制二极管，用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制器系列提供的工作峰值反向电压选择范围为 5 V 至 495 V，击穿电压最高可达 550 V。单向器件从 0 到最小击穿电压的典型快速响应时间小于 1.0 皮秒，双向器件则小于 5.0 皮秒。Bourns 芯片二极管符合 JEDEC 标准，易于使用标准拾放设备进行操作，且扁平结构可减少滚动。
- 品牌名称
- BOURNS
- 商品型号
- SMBJ20CA
- 商品编号
- C3720193
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 18.6A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 22.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
便携式通信、计算和视频设备市场对半导体行业提出挑战，要求其开发尺寸越来越小的电子元件。 Bourns 提供采用紧凑型芯片封装 DO - 214AA（SMB）尺寸规格的瞬态电压抑制二极管，用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制器系列提供的工作峰值反向电压选择范围为 5 V 至 495 V，击穿电压最高可达 550 V。单向器件从 0 到最小击穿电压的典型快速响应时间小于 1.0 皮秒，双向器件则小于 5.0 皮秒。 Bourns 芯片二极管符合 JEDEC 标准，易于使用标准拾放设备进行操作，且扁平结构可减少滚动。
商品特性
- 符合 RoHS 标准
- 表面贴装 SMB 封装
- 截止电压：5 至 495 V
- 功耗：600 W
应用领域
- IEC 61000 - 4 - 2 ESD（最低 4 级）
- IEC 61000 - 4 - 4 电快速瞬变脉冲群（EFT）
- IEC 61000 - 4 - 5 浪涌
