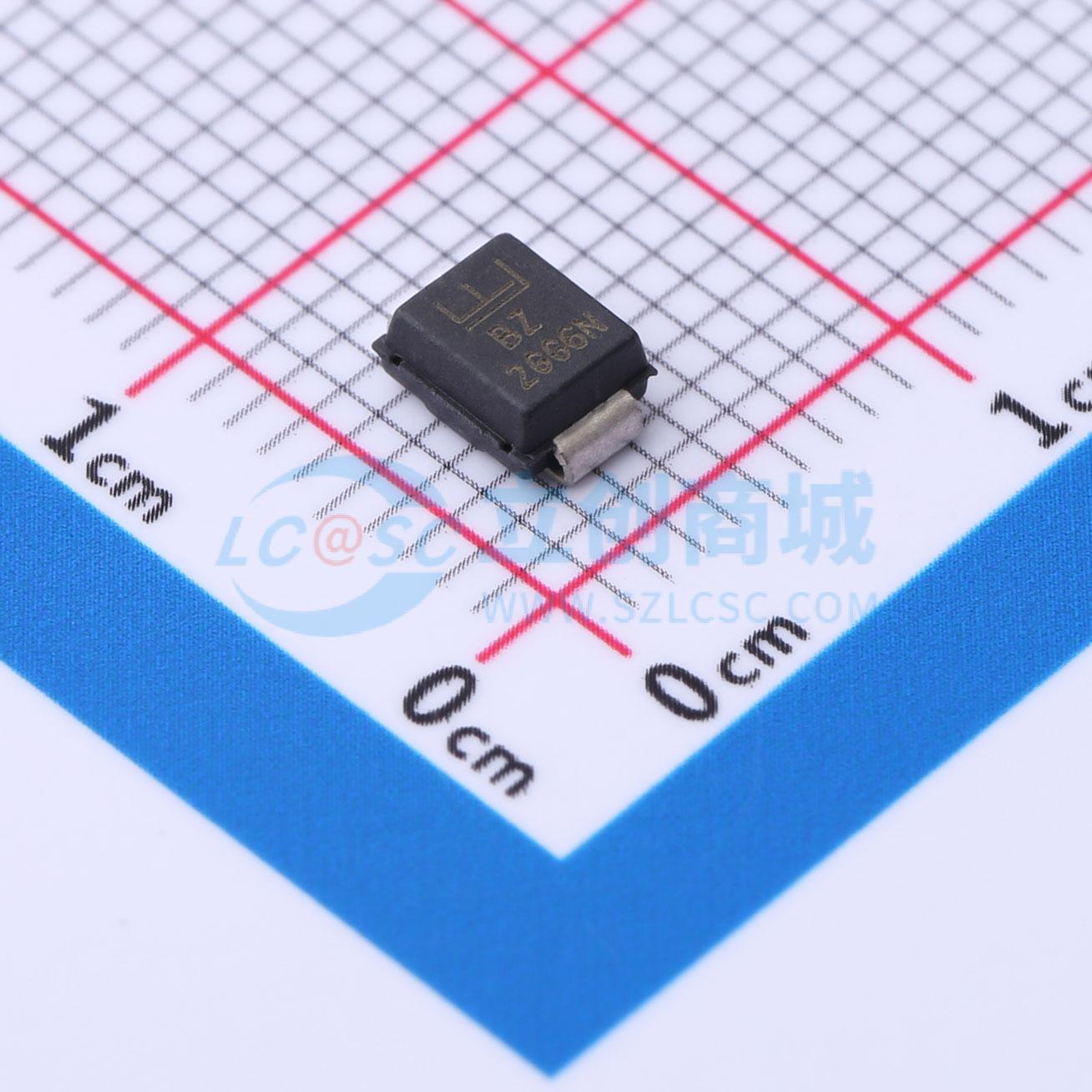

温馨提醒：图片仅供参考，商品以实物为准

SMBJ24CA

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SEMTECH
商品型号: SMBJ24CA
商品编号: C3720028
商品封装: SMB(DO-214AA)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

SMBJ系列瞬态电压抑制器旨在保护元件免受静电放电、电气快速瞬变、感应雷击和系统产生的瞬态过电压的损害。TVS二极管具有高浪涌能力、低工作与钳位电压以及快速响应时间的特点，这使其成为保护敏感半导体元件的板级保护的理想选择。该系列适用于保护微处理器、I/O收发器、专用集成电路、传感器和MOS存储器等敏感TTL与MOS集成电路。

商品特性

600瓦峰值脉冲功率（tp = 10×1000μs）
单向或双向配置
宽电压范围（5V ~ 170V）
低钳位电压
固态硅雪崩技术

应用领域

通用瞬态保护
板级表面贴装应用
工业与商业电子设备
便携式电子设备
网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	38.9V
	峰值脉冲电流(Ipp)	15.4A
	峰值脉冲功率(Ppp)	600W

	属性	参数值
	击穿电压(VBR)	26.7V
	反向电流(Ir)	5uA
	通道数	单路
	工作温度	-55℃~+150℃
	类型	TVS
