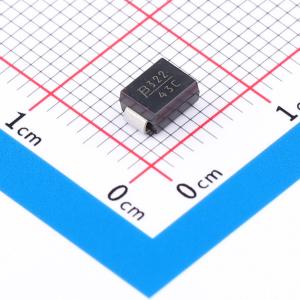

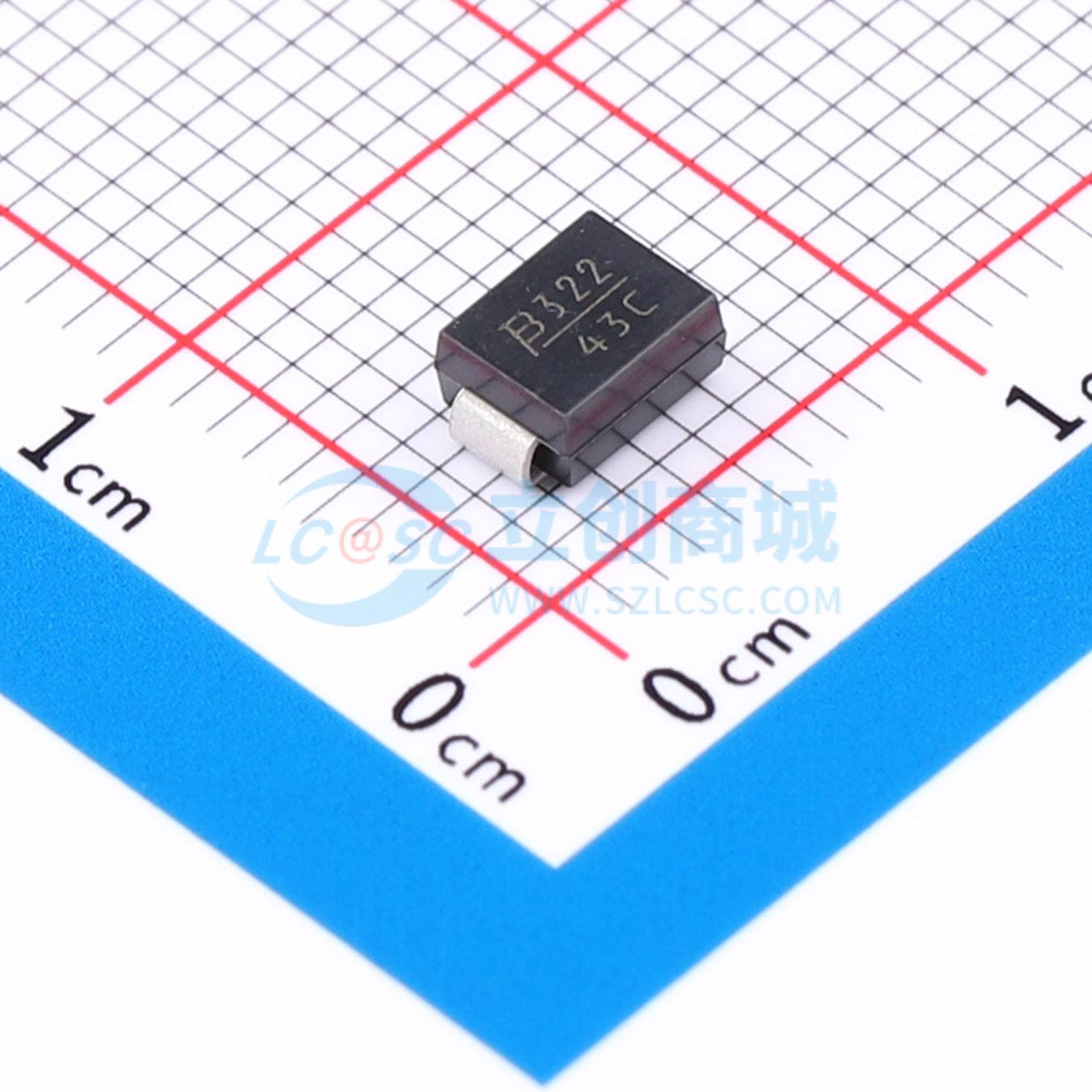

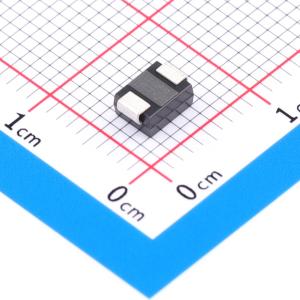

温馨提醒：图片仅供参考，商品以实物为准
P6SMB43CA
瞬态电压抑制二极管，6.8 - 550V 击穿电压，600 瓦脉冲功率
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 便携式通信、计算和视频设备市场促使半导体行业开发更小的电子元件。提供用于浪涌和ESD保护应用的瞬态电压抑制二极管，采用紧凑型芯片封装DO-214AA（SMB）尺寸格式。该瞬态电压抑制器系列提供6.8V至550V的击穿电压选择。单向器件典型快速响应时间从0V到最小击穿电压小于1.0皮秒，双向器件小于5.0皮秒。符合JEDEC标准，易于使用标准贴装设备处理，扁平配置可减少滚动。
- 品牌名称
- BOURNS
- 商品型号
- P6SMB43CA
- 商品编号
- C3719699
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.199克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 36.8V | |
| 钳位电压 | 77.1V | |
| 峰值脉冲电流(Ipp) | 10.3A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 40.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
便携式通信、计算和视频设备市场对半导体行业提出了挑战，要求其开发尺寸越来越小的电子元件。 伯恩斯（Bourns）提供采用紧凑型芯片封装DO - 214AA（SMB）尺寸规格的瞬态电压抑制二极管，用于浪涌和ESD保护应用。该瞬态电压抑制器系列提供6.8 V至550 V的击穿电压选择。对于单向器件，从0到最小击穿电压的典型快速响应时间小于1.0皮秒；对于双向器件，该时间小于5.0皮秒。 伯恩斯芯片二极管符合JEDEC标准，易于使用标准的贴装设备进行操作，且扁平结构可最大程度减少滚动。
商品特性
- 符合RoHS标准且无卤
- 表面贴装SMB封装
- 击穿电压：6.8至550伏
- 峰值脉冲功率：600瓦
- 典型温度系数：ΔV̇BR = 0.1% × VBR ≥ 25% × ΔT
应用领域
- IEC 61000 - 4 - 2 ESD（最低4级）
- IEC 61000 - 4 - 4 EFT
- IEC 61000 - 4 - 5浪涌
