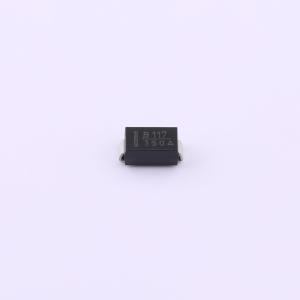

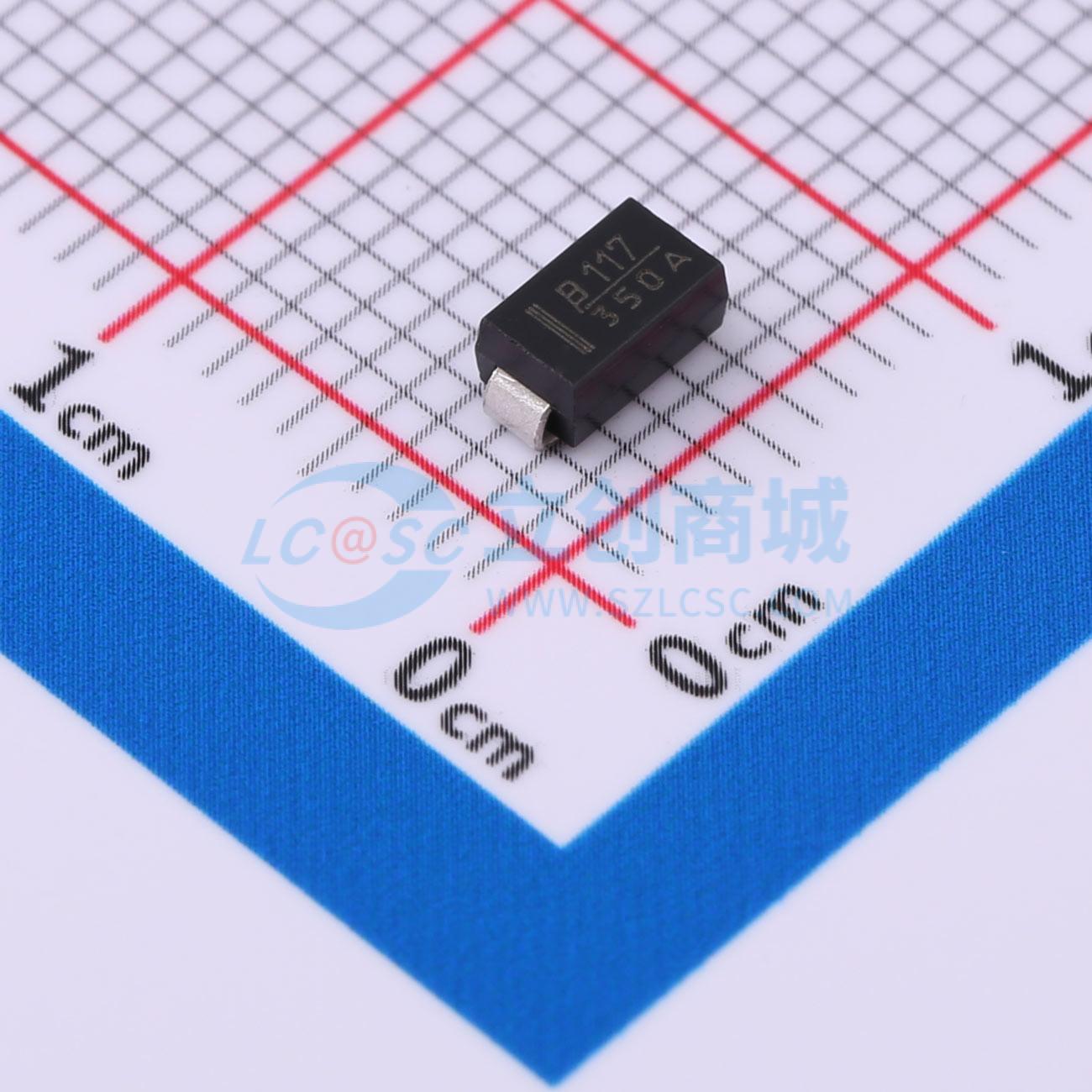

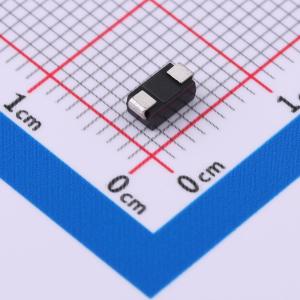

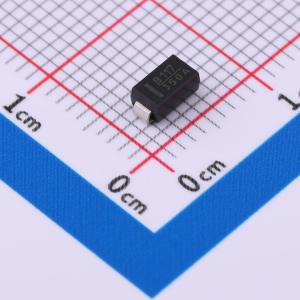

P4SMA350A
单向TVS 300V截止 峰值脉冲电流：900mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 便携式通信、计算和视频设备市场对半导体行业提出了挑战，要求其开发尺寸越来越小的电子元件。用于浪涌和静电放电（ESD）保护应用的瞬态电压抑制二极管采用紧凑型芯片封装DO - 214AC（SMA）尺寸规格。该瞬态电压抑制二极管系列提供6.8 V至550 V的击穿电压选择。单向器件的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒。芯片二极管符合JEDEC标准，使用标准的拾放设备易于操作，扁平结构可最大程度减少滚动。
- 品牌名称
- BOURNS
- 商品型号
- P4SMA350A
- 商品编号
- C3719165
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 300V | |
| 钳位电压 | 482V | |
| 峰值脉冲电流(Ipp) | 900mA | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 332V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
便携式通信、计算和视频设备市场对半导体行业提出了挑战，要求其开发尺寸越来越小的电子元件。用于浪涌和静电放电（ESD）保护应用的瞬态电压抑制二极管采用紧凑型芯片封装DO - 214AC（SMA）尺寸规格。该瞬态电压抑制二极管系列提供6.8 V至550 V的击穿电压选择。单向器件的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒。芯片二极管符合JEDEC标准，使用标准的拾放设备易于操作，扁平结构可最大程度减少滚动。
商品特性
- 符合RoHS标准且无卤
- 表面贴装SMA封装
- 击穿电压：6.8至550伏
- 峰值脉冲功率：400瓦
- 典型温度系数：ΔV̇BR = 0.1% × VBR ≥ 25% × ΔT
应用领域
- IEC 61000 - 4 - 2 ESD（最低4级）
- IEC 61000 - 4 - 4 EFT
- IEC 61000 - 4 - 5浪涌
