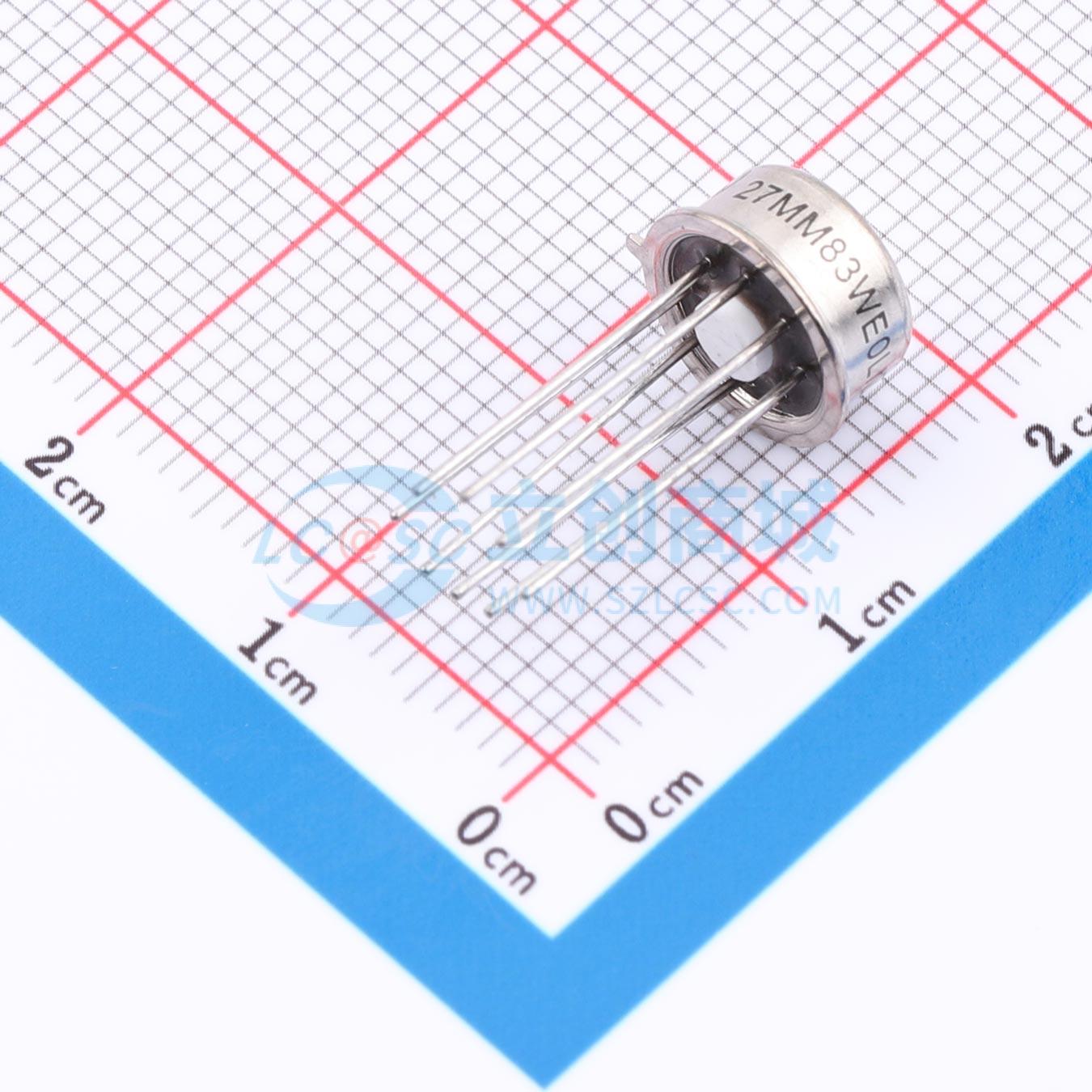

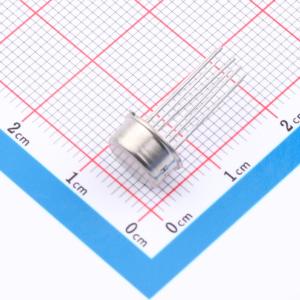

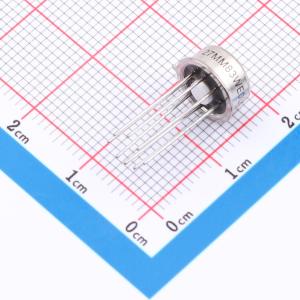

温馨提醒：图片仅供参考，商品以实物为准

LM311H

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电压比较器的输入电流比LM106或LM710等器件低近千倍。它们还设计为可在更宽的电源电压范围内工作：从标准的±15V运算放大器电源到IC逻辑使用的单5V电源。其输出与RTL、DTL和TTL以及MOS电路兼容。此外，它们可以驱动灯或继电器，开关电压高达50V，电流高达50 mA
品牌名称: TI(德州仪器)
商品型号: LM311H
商品编号: C3717439
商品封装: TO-99-8
包装方式: 盒装
商品毛重: 1克(g)

商品参数

商品概述

LM111、LM211 和 LM311 是电压比较器，其输入电流比 LM106 或 LM710 等器件低近千倍。它们还设计为能在更宽的电源电压范围内工作：从标准的 ±15V 运算放大器电源到用于 IC 逻辑的单 5V 电源。其输出与 RTL、DTL 和 TTL 以及 MOS 电路兼容。此外，它们可以驱动灯或继电器，在高达 50 mA 的电流下切换高达 50V 的电压。 LM111、LM211 或 LM311 的输入和输出都可以与系统地隔离，并且输出可以驱动以地、正电源或负电源为参考的负载。提供失调平衡和选通功能，输出可以进行线或连接。虽然比 LM106 和 LM710 慢（响应时间为 200 ns，而后者为 40 ns），但这些器件也更不容易产生杂散振荡。LM111 的引脚配置与 LM106 和 LM710 相同。 LM211 与 LM111 相同，只是其性能指标的温度范围为 -25℃ 至 +85℃，而非 -55℃ 至 +125℃。LM311 的温度范围为 0℃ 至 +70℃。

商品特性

采用单 5V 电源供电
输入电流：全温度范围内最大 150 nA
失调电流：全温度范围内最大 20 nA
差分输入电压范围：±30V
功耗：±15V 时为 135 mW

应用领域

磁传感器探测器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/盒，最小起订量 1 个)

个

起订量：1 个500个/盒

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	100nA
	传播延迟(tpd)	200ns
	滞后电压(Vhys)	-

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	DTL；RTL；TTL；MOS
	静态电流(Iq)	5.1uA
	工作温度	0℃~+70℃
