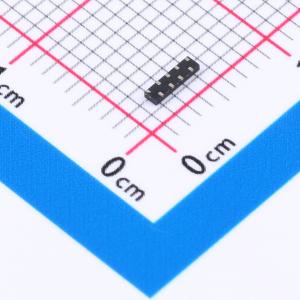

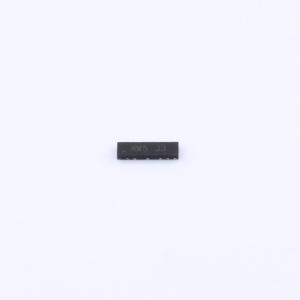

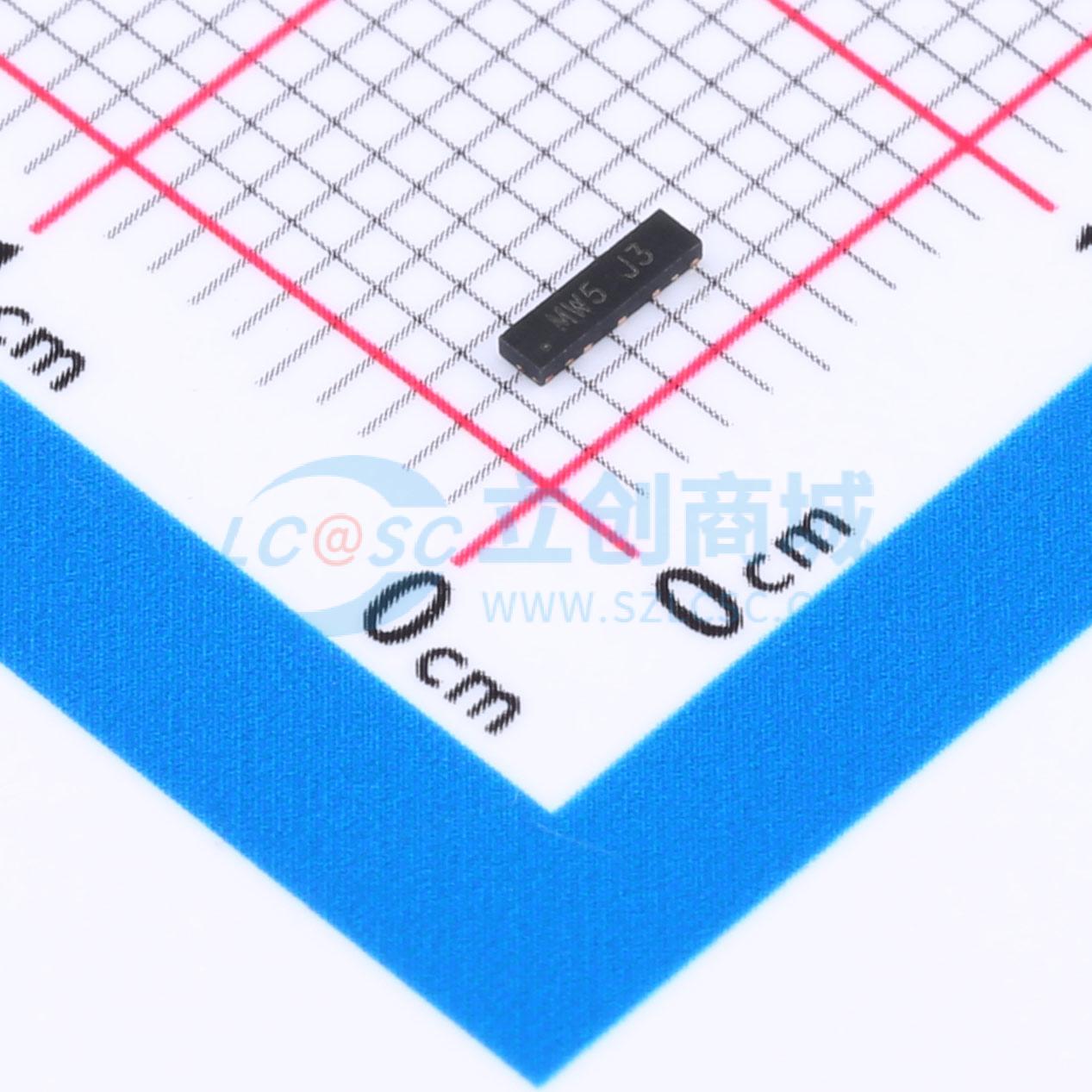

温馨提醒：图片仅供参考，商品以实物为准
D3V3F8U9LP3810-7
ESD 3.3V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D3V3F8U9LP3810是一款高性能器件，适用于保护四个高速I/O接口。这些器件采用UDFN3810 - 9（B型）封装，具备高ESD浪涌能力、低ESD钳位电压和超低电容。
- 品牌名称
- DIODES(美台)
- 商品型号
- D3V3F8U9LP3810-7
- 商品编号
- C3715130
- 商品封装
- UDFN3810-9
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 32W | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 八路 | |
| 工作温度 | -55℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
D3V3F8U9LP3810是一款高性能器件，适用于保护四个高速I/O接口。这些器件采用UDFN3810 - 9（B型）封装，具备高ESD浪涌能力、低ESD钳位电压和超低电容。
商品特性
- 钳位电压：在16A传输线脉冲（TLP）下为5V
- IEC 61000 - 4 - 2（ESD）：空气放电 — ±12kV，接触放电 — ±12kV
- IEC 61000 - 4 - 5（雷击）：5A（8/20µs）
- 8通道ESD保护
- 典型通道输入电容超低，为0.55pF
- 传输线脉冲动态电阻：0.25Ω
- 完全无铅，完全符合RoHS标准，无卤素和锑，是“绿色”器件
应用领域
- 通常用于高速端口，如USB 3.0、USB 3.1、串行ATA、Display port等。
