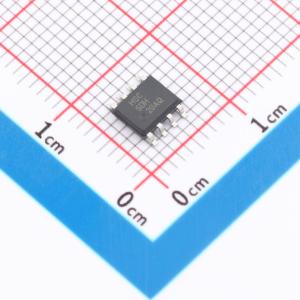

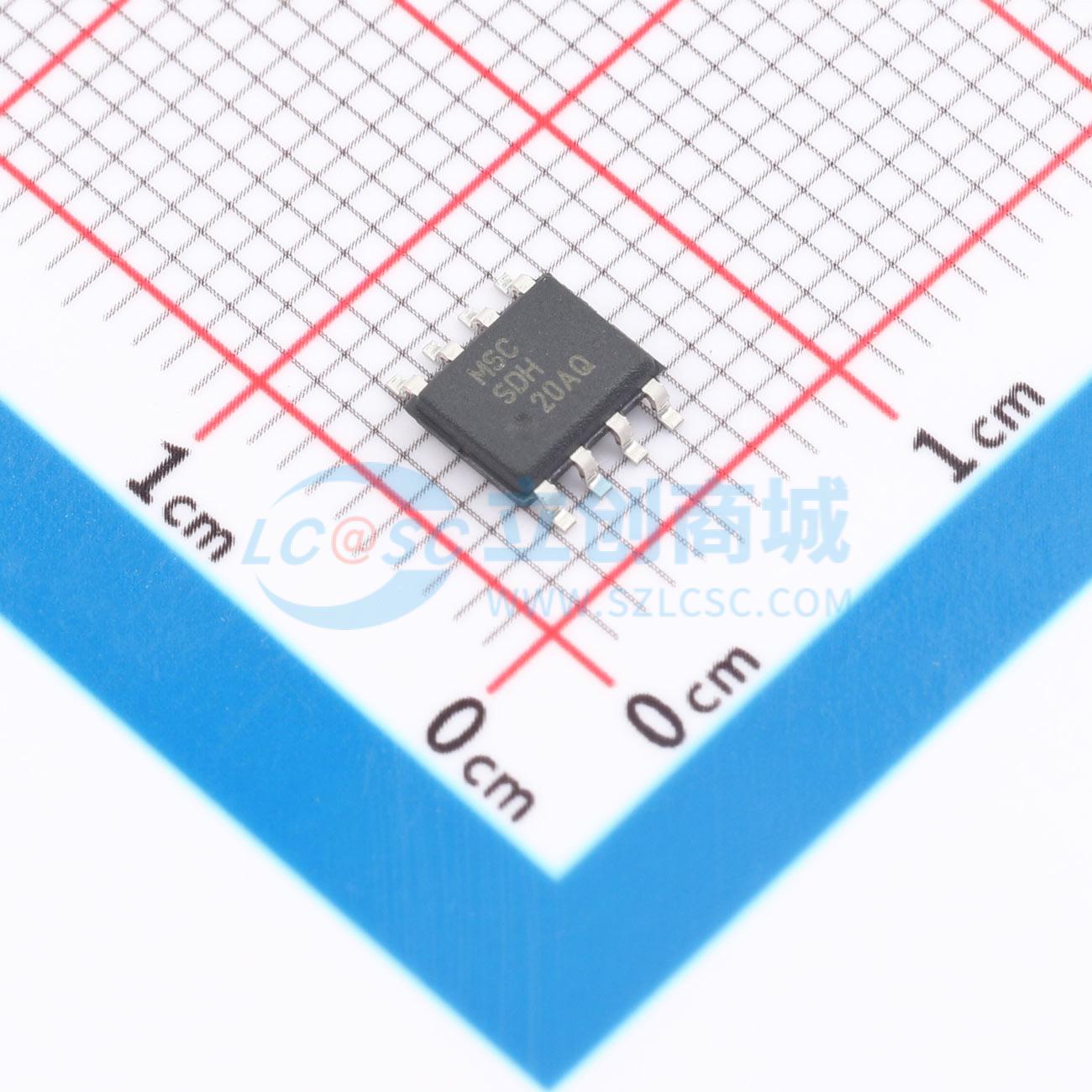

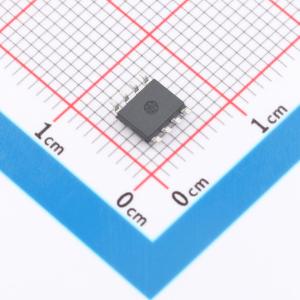

SMDA24C/TR7

双向 24V 5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该瞬态电压抑制器 (TVS) 阵列采用 SO-8 封装，可为 4 条单向或双向数据或接口线路提供保护。其设计用于需要在电路板级保护免受静电放电 (ESD)（符合 IEC 61000-4-2 标准）、电快速瞬变 (EFT)（符合 IEC 61000-4-4 标准）和二次雷击影响引起的电压瞬变的应用。这些 TVS 阵列在 8/20 μs 脉冲下的峰值脉冲功率额定值为 300 瓦（SMDA）和 500 瓦（SMDB）。它们适用于保护由 TTL、CMOS、DRAM、SRAM、HCMOS、HSIC 和 3.3 伏至 24 伏的低压接口组成的敏感电路。
品牌名称: MICROCHIP(美国微芯)
商品型号: SMDA24C/TR7
商品编号: C3714634
商品封装: SO-8
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

这款瞬态电压抑制器（TVS）阵列采用SO - 8封装，可为4条单向或双向数据或接口线路提供保护。它专为需要在电路板层面抵御电压瞬变的应用而设计，这些电压瞬变包括IEC 61000 - 4 - 2标准定义的静电放电（ESD）、IEC 61000 - 4 - 4标准规定的电快速瞬变（EFT）以及二次雷击影响。对于8/20 μsec脉冲，这些TVS阵列的峰值脉冲功率额定值分别为300瓦（SMDA）和500瓦（SMDB）。它们适用于保护由TTL、CMOS、DRAM、SRAM、HCMOS、HSIC和3.3伏至24伏低压接口组成的敏感电路。

商品特性

保护3.0/3.3伏至24伏的组件
保护4条单向或双向线路
提供电气隔离保护
添加“e3”后缀可获得符合RoHS标准的器件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	43V；55V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	300W

	属性	参数值
	击穿电压	26.7V
	反向电流(Ir)	1uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	45pF
