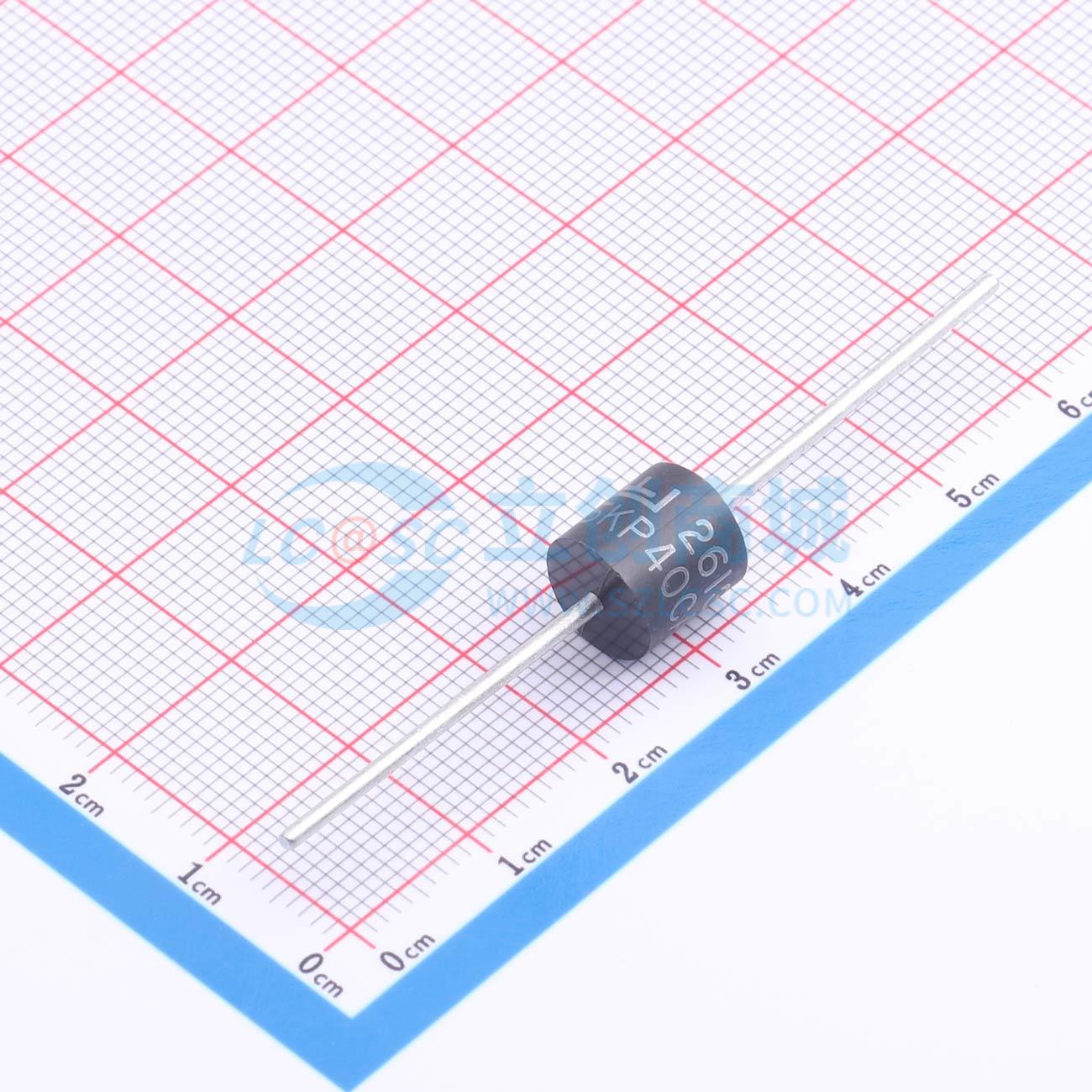

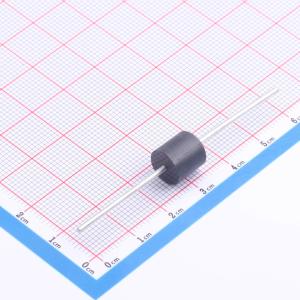

温馨提醒：图片仅供参考，商品以实物为准
5KP40CA-B
TVS 40V截止 79.1A峰值脉冲
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 5KP40CA-B
- 商品编号
- C3713982
- 商品封装
- P600
- 包装方式
- 编带
- 商品毛重
- 2.607克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 79.1A | |
| 峰值脉冲功率(Ppp) | 5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 44.4V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
5KP系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
商品特性
- 在10/1000μs波形下具有5kW峰值脉冲能力，重复率（占空比）为0.01%
- P600封装中的玻璃钝化芯片结
- 快速响应时间：通常从0伏到最小击穿电压小于1.0ps
- 典型故障模式是在过压或过流时短路
- 根据JEDEC JESD201A的表4a和4c进行静音测试，通过1级和2级
- IEC 61000 - 4 - 2 ESD 30kV（空气）、30kV（接触）
- 低动态电阻
- 当最小击穿电压>12V时，典型反向漏电流小于2μA
- 结温下的击穿电压=25°C时的击穿电压×(1 + 温度系数×(结温 - 25))（温度系数典型值为0.1%）
- UL认可的化合物，符合V - 0阻燃等级
- 无卤素且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
- 被UL 497B认可为隔离环路电路保护器
应用领域
- 电信应用
- 计算机应用
- 工业应用
- 消费电子应用
