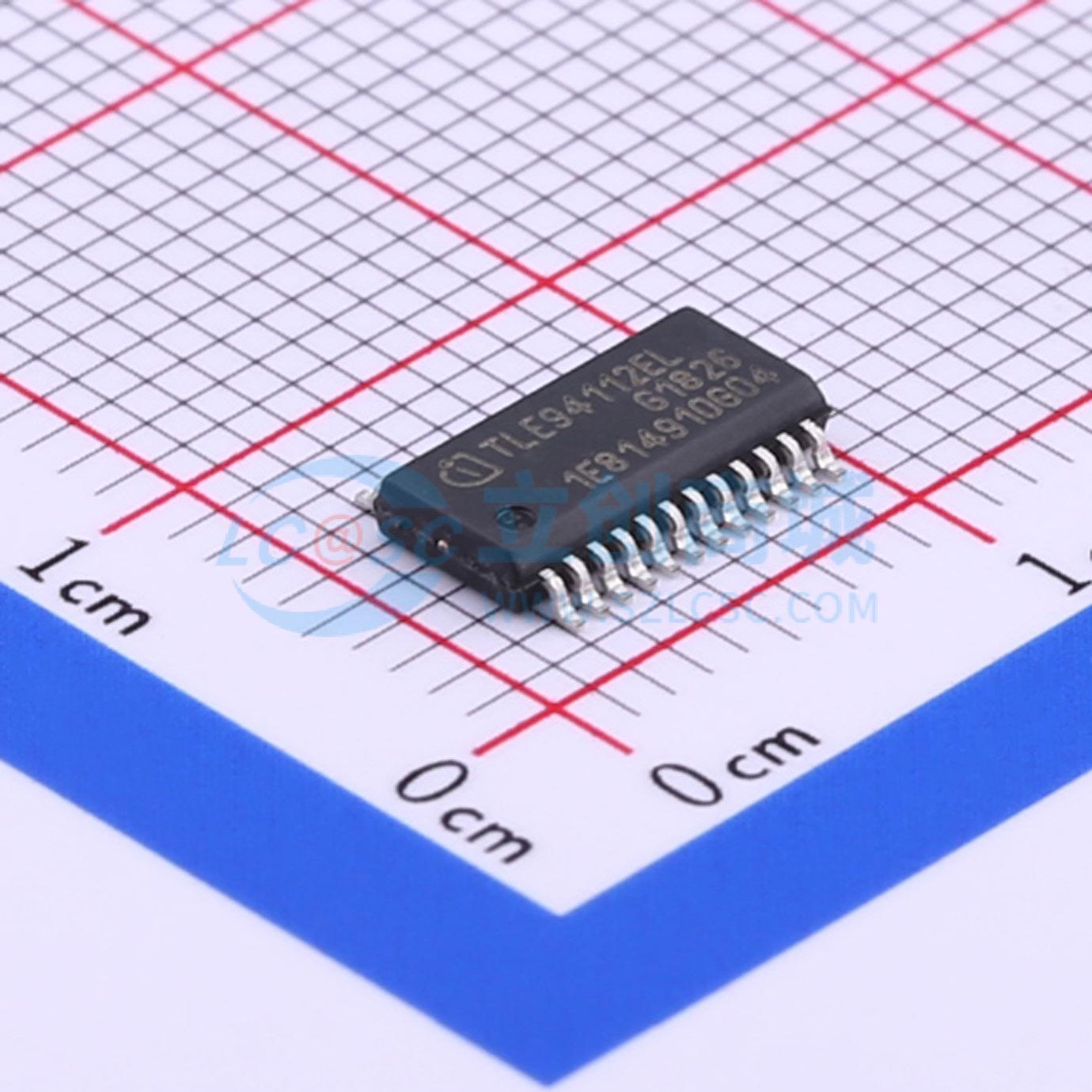

温馨提醒：图片仅供参考，商品以实物为准
TLE94112ELXUMA1
TLE94112ELXUMA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 半桥
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE94112ELXUMA1
- 商品编号
- C431713
- 商品封装
- HTSSOP-24-EP-4mm
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 电源电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OPT)；短路保护(SCP) | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
TLE94112EL是一款带保护功能的12通道半桥驱动器，专为汽车运动控制应用而设计，如加热、通风和空调（HVAC）风门直流电机控制。它是一个更大产品系列的一部分，该系列提供具有直接接口或SPI接口的半桥驱动器，输出通道从3个到12个不等。 半桥驱动器旨在以顺序或并行方式驱动直流电机负载。正转（顺时针）、反转（逆时针）、制动和高阻抗等操作模式可通过16位SPI接口进行控制。它具备诊断功能，如短路、开路负载、电源故障和过温检测。结合其低静态电流特性，该器件在汽车应用中颇具吸引力。小型细间距外露焊盘封装PG-SSOP-24具有良好的散热性能，可减少PCB板空间和成本。
商品特性
- 12个半桥功率输出
- 睡眠模式下功耗极低
- 带迟滞的3.3V/5V兼容输入
- 所有输出均具备过载和短路保护
- 输出可独立诊断（过流、开路负载）
- 所有高端和低端在导通状态下具备开路负载诊断功能
- 输出具备可选开路负载阈值（HS1、HS2）
- 16位标准SPI接口，具备菊花链和帧内响应能力，用于控制和诊断
- 通过全局错误标志实现快速诊断
- 输出支持PWM，频率可选80Hz、100Hz和200Hz，占空比分辨率为8位
- 过温预报警和保护
- 过压和欠压锁定
- 交叉电流保护
应用领域
- HVAC风门直流电机
- 单稳态和双稳态继电器
- 侧视镜x-y调节和后视镜折叠
- LED
