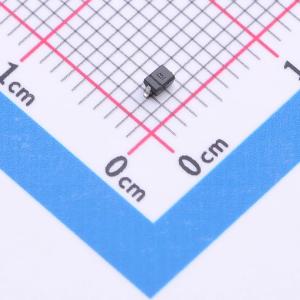

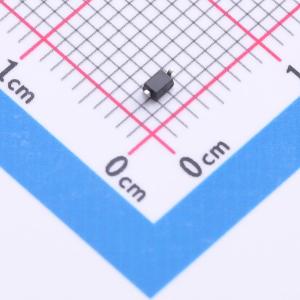

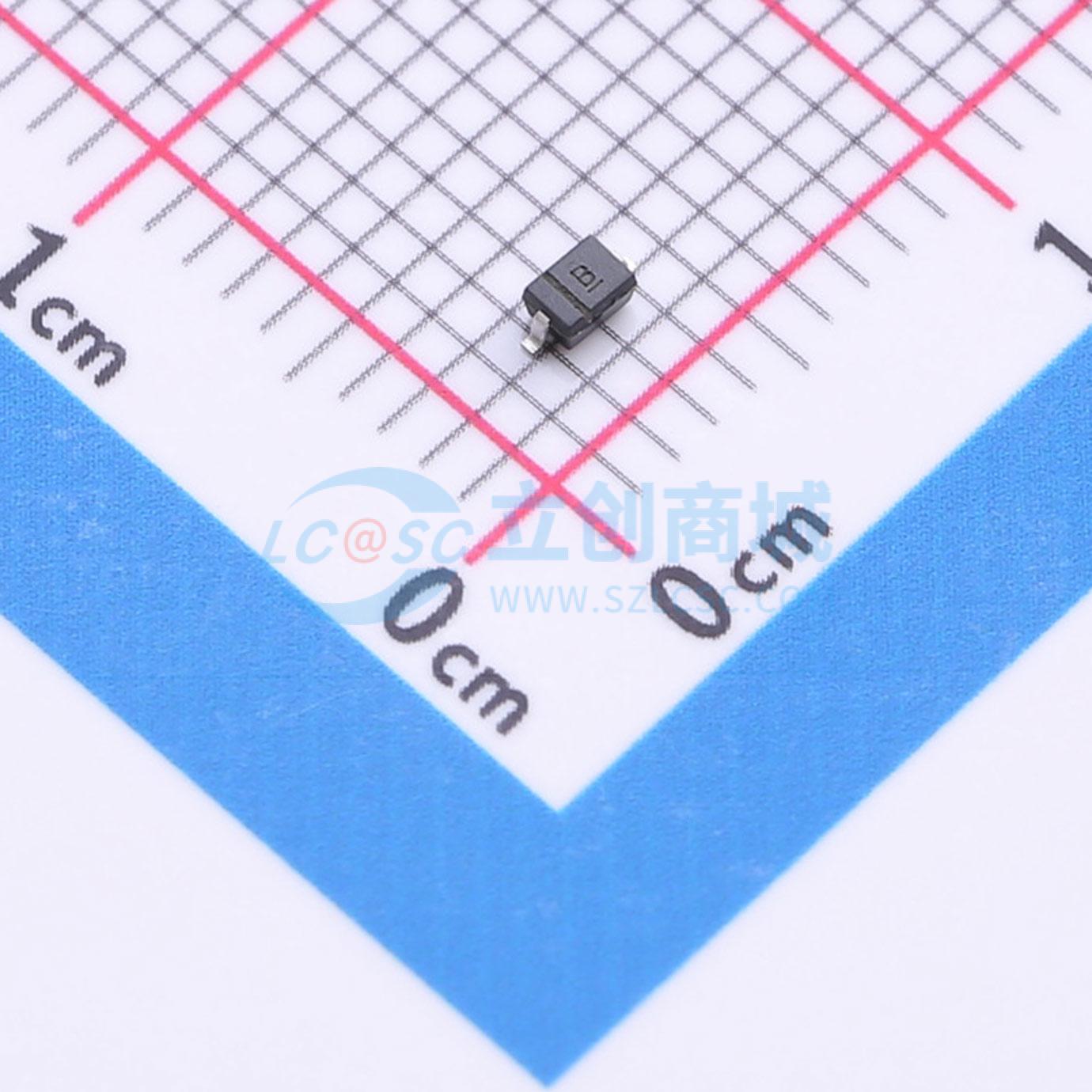

CDSOD323-T05S-Q
单向TVS 5V截止 峰值浪涌电流：1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 便携式通信、计算和视频设备制造商正在挑战半导体行业，要求开发越来越小的电子元件。Bourns 提供瞬态电压抑制二极管，用于 SOD323 封装尺寸格式中的浪涌和 ESD 保护应用。Bourns 芯片二极管符合 JEDEC 标准，易于在标准贴片设备上处理，其扁平配置可最大限度地减少滚落。Bourns 设备将有助于满足 IEC 1000-4-2 (ESD)、IEC 61000-4-4 (EFT) 和 IEC 61000-4-5 (浪涌) 要求。
- 品牌名称
- BOURNS
- 商品型号
- CDSOD323-T05S-Q
- 商品编号
- C3713954
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027779克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 500W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 350pF |
商品概述
便携式通信、计算和视频设备制造商正在挑战半导体行业，要求开发越来越小的电子元件。Bourns 提供瞬态电压抑制二极管，用于 SOD323 封装尺寸格式中的浪涌和 ESD 保护应用。Bourns 芯片二极管符合 JEDEC 标准，易于在标准贴片设备上处理，其扁平配置可最大限度地减少滚落。Bourns 设备将有助于满足 IEC 1000-4-2 (ESD)、IEC 61000-4-4 (EFT) 和 IEC 61000-4-5 (浪涌) 要求。
应用领域
- 电源总线保护
- 输入/输出接口保护
- 过电压瞬态保护
- 电信、计算机、工业和消费电子应用
