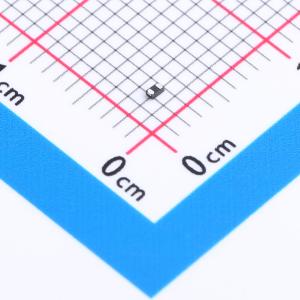

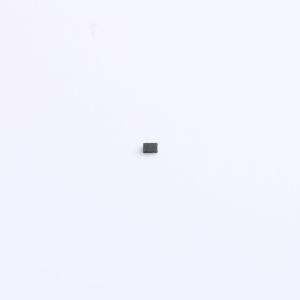

温馨提醒：图片仅供参考，商品以实物为准
SZESD9901MX2WT5G
ESD 25V截止 峰值浪涌电流：2.2A@8/20us
- 描述
- SZESD9901可保护敏感的汽车电子设备免受静电放电（ESD）、浪涌和其他有害瞬态事件的影响。该器件设计符合OPEN Alliance 100/1000 BASE−T1以太网及其他高速数据网络标准。适用于收发器PHY连接器端的ESD保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZESD9901MX2WT5G
- 商品编号
- C3713452
- 商品封装
- X2-DFNW2(1x0.6)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 25V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | 2.2A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.3pF |
商品概述
SZESD9901可保护敏感的汽车电子设备免受静电放电（ESD）、浪涌和其他有害瞬态事件的影响。该器件设计符合OPEN Alliance 100/1000 BASE−T1以太网及其他高速数据网络标准。适用于收发器PHY连接器端的ESD保护。
商品特性
- 高触发电压 ≥100 V
- X2DFN 1.0 x 0.6 mm封装
- 可焊侧翼封装，便于自动光学检测（AOI）
- 采用SZ前缀，适用于汽车及其他有特殊产地和控制变更要求的应用；符合AEC−Q101标准，可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准
应用领域
- Open Alliance 100/1000 BASE−T1以太网
- 车内网络（IVN）高速数据网络
