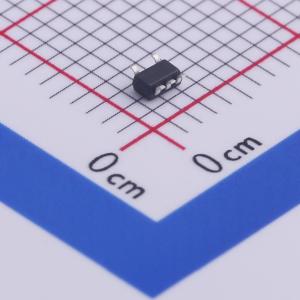

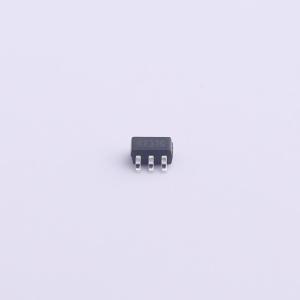

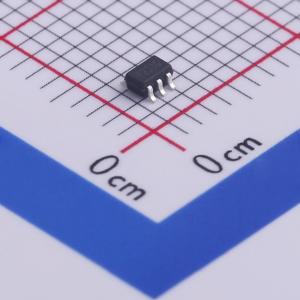

LR9102G-33-AL5-R

UTC LR9102/A是一款典型的LDO（线性稳压器），具有输出电压精度高、电源电流低、导通电阻低和纹波抑制比高的特点。 在UTC LR9102/A工作期间，压差非常低，且线路瞬态和负载瞬态响应良好。 从内部来看，UTC LR9102/A有许多功能，可在框图中看到。每个UTC LR9102/A内部都有一个电压基准单元、一个误差放大器、用于电压设置的电阻网络、一个限流电路和一个芯片使能电路，并且在关断状态下具有自动放电功能。 UTC LR9102/A可作为手持通信设备的理想电源，例如：便携式通信设备的电源、电器的电源（如相机、录像机和摄像机）以及电池供电设备的电源。

• 超低电源电流：LR9102：50μA（典型值） LR9102A：90μA（典型值）
• 待机模式：0.1μA（典型值）
• 极低的压差：0.12V（典型值）@负载电流 = 300mA，输出电压 = 2.85V
• 纹波抑制比：75dB（典型值）@频率 = 1kHz，输出电压 = 2.85V
• 输出电压的温度漂移系数：±50ppm/°C（典型值）
• 良好的线性调整率：0.02%/V（典型值）
• 输出电压精度：±1.0%
• 内部折返保护：50mA（典型值）@短路模式电路
• 建议此IC搭配CIN = COUT = 1μF或更大的（陶瓷电容）使用

• 手持通信设备
• 便携式通信设备
• 电器（如相机、录像机、摄像机）
• 电池供电设备
