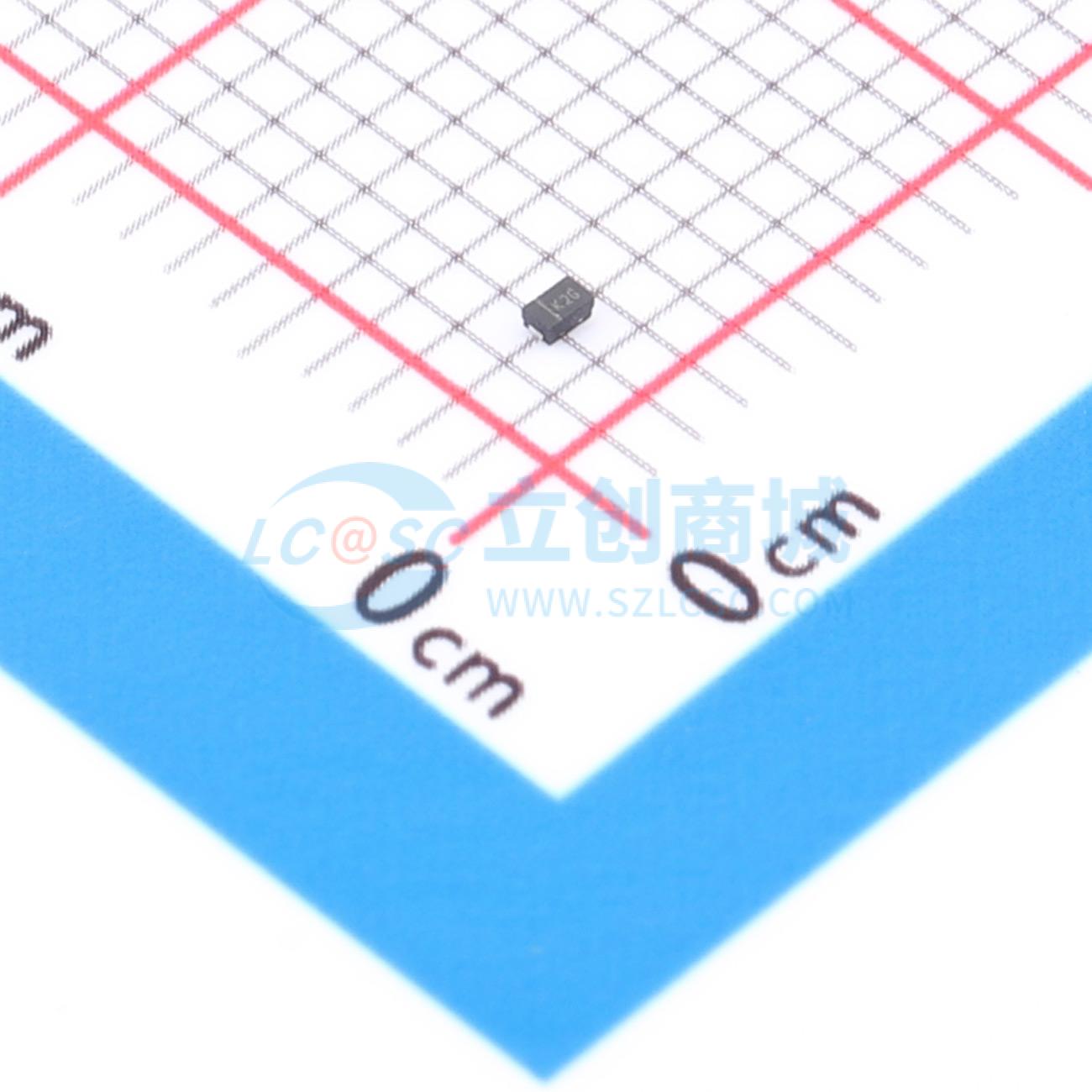

温馨提醒：图片仅供参考，商品以实物为准
VESD05C1-HD1-G3-08
单向ESD 5V截止 峰值浪涌电流：8.7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：紧凑的DFN1006-2A封装。 低封装高度 < 0.5mm。 单线单向ESD保护。 有AEC-Q101认证版本。 工作范围1V至33V。 ESD抗扰度符合IEC 61000-4-2，接触放电±15kV至±30kV，空气放电±15kV至±30kV。 引脚镀层：Sn (e3)，可通过标准光学检测检查焊接情况。 材料分类：如需了解合规定义，请参考相关文档
- 品牌名称
- VISHAY(威世)
- 商品型号
- VESD05C1-HD1-G3-08
- 商品编号
- C3713328
- 商品封装
- DFN1006-2A
- 包装方式
- 编带
- 商品毛重
- 0.010912克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 8.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 67pF |
商品特性
- 提供紧凑型DFN1006-2A封装
- 封装高度低，<0.5 mm
- 单通道单向ESD保护，无铅
- 可提供符合AEC-Q101标准的产品
- 工作范围为1V至33V
- 静电放电抗扰度符合IEC 61000-4-2标准，接触放电±15 kV至±30 kV，空气放电±15 kV至±30 kV
- 引脚镀层：无Sn (e3) —— 可通过标准视觉检测（AOI = 自动光学检测）检查焊接情况
