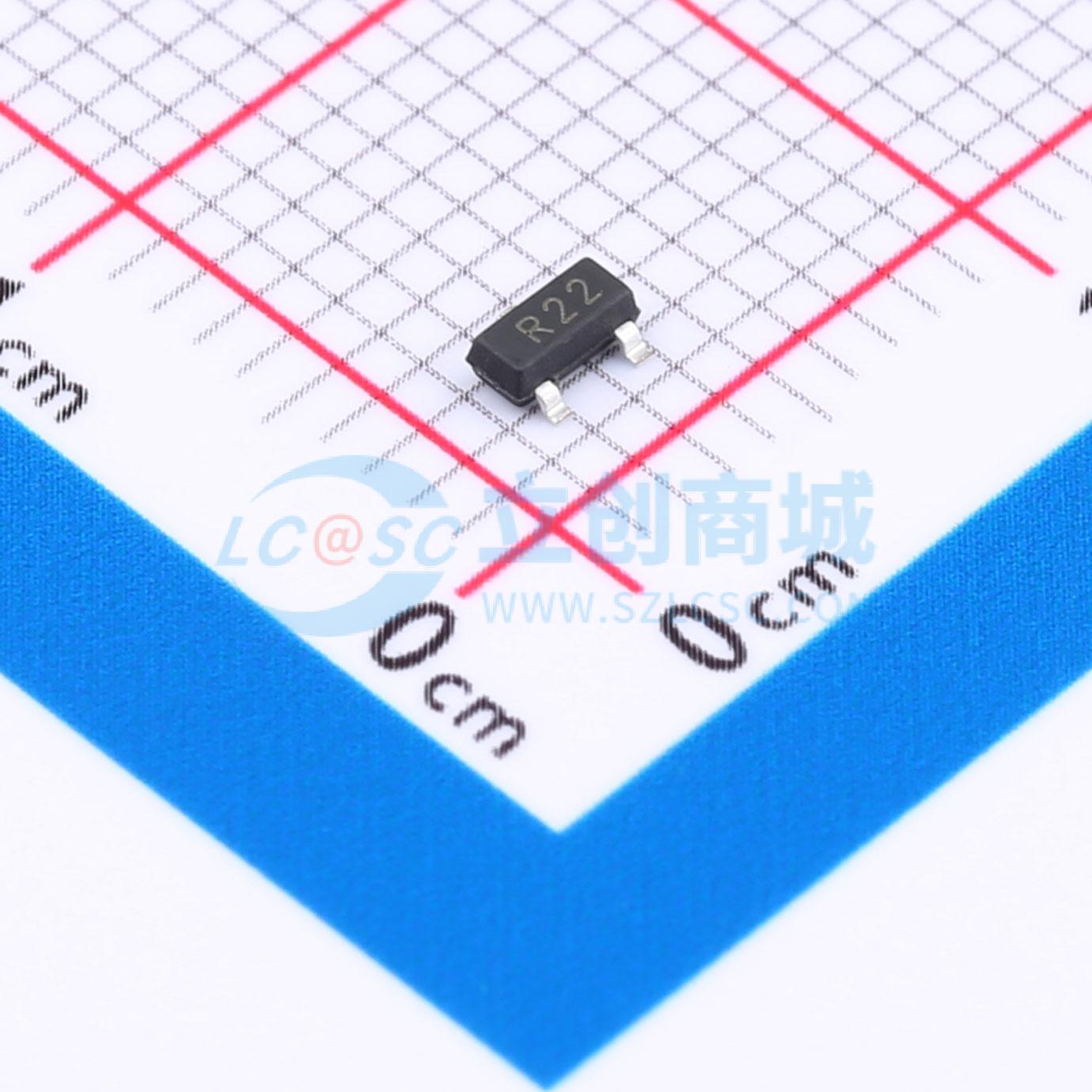

温馨提醒：图片仅供参考，商品以实物为准
ESDALD05UE2X
TVS 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDALD05UE2是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。
- 品牌名称
- WeEn(瑞能)
- 商品型号
- ESDALD05UE2X
- 商品编号
- C3713136
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品概述
ESDALD05UE2是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。
商品特性
- 8/20μs波形下的峰值脉冲功率为60W
- 保护两条I/O线路
- IEC 61000 - 4 - 2（ESD）：±20kV（空气放电），±20kV（接触放电）
- IEC 61000 - 4 - 5（雷击）：4A（8/20μs）
- 低电容
- 低漏电流
- 低钳位电压
- 符合MSL 1级标准
- 无卤且符合RoHS标准
应用领域
- USB 2.0
- HDMI 1.3和HDMI 1.4
- SATA和eSATA
- DVI
- IEEE 1394
- 笔记本电脑PCI Express接口
