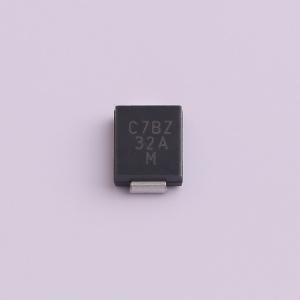

温馨提醒：图片仅供参考，商品以实物为准
XMC7K24CA-M3/H
双向TVS 24V截止 峰值浪涌电流：180A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：XClampRTM极低钳位电压，在10/1000μs波形、TJ = 175°C时，IPP = 180A。 适用于高可靠性和汽车要求。 双向。 低漏电流。 通过AEC-Q101认证。 符合J-STD-020标准，MSL 1级，LF最大峰值260°C。应用：用于保护敏感电子设备，防止由电感负载开关和雷击在IC、MOSFET、传感器单元信号线上引起的电压瞬变，应用于消费、计算机、工业、汽车和电信领域
- 品牌名称
- VISHAY(威世)
- 商品型号
- XMC7K24CA-M3/H
- 商品编号
- C3712593
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.376277克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 180A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 7kW | |
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- XClampR™超低钳位电压
- 10/1000 μs波形下，IPPM = 180 A，符合RoHS标准
- 最高结温TJ = 175 ℃，适用于高可靠性、无卤应用和汽车要求
- 双向
- 低漏电流
- 通过AEC - Q101认证，汽车订购代码：基础型号P/N HM3
- 符合J - STD - 020标准的MSL 1级，无铅最高峰值温度260 ℃
- 通过UL 497B安全认证，文件编号E136766
应用领域
- 用于保护敏感电子设备，防止由电感负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元信号线上引起的电压瞬变
