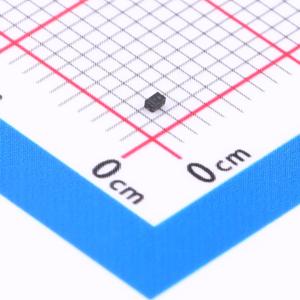

温馨提醒：图片仅供参考，商品以实物为准
SP3205-01ETG
单向ESD 3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP3205可为可能遭受破坏性静电放电（ESD）的电子设备提供低电容、单向且高级别的保护。其典型电容为0.3pF，有助于确保在最具挑战性的消费电子接口（如USB 3.1、HDMI、DisplayPort、Thunderbolt和V-by-One）上实现出色的信号完整性。它能够安全地承受±30kV（接触放电，符合IEC 61000 - 4 - 2标准）的反复ESD冲击而性能不下降，并能安全地消散4A的8/20μs浪涌电流（符合IEC 61000 - 4 - 5第二版标准）。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3205-01ETG
- 商品编号
- C3712438
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.044444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 3.6V | |
| 反向电流(Ir) | 1nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
SP3205可为可能遭受破坏性静电放电（ESD）的电子设备提供低电容、单向且高级别的保护。其典型电容为0.3pF，有助于确保在最具挑战性的消费电子接口（如USB 3.1、HDMI、DisplayPort、Thunderbolt和V-by-One）上实现出色的信号完整性。 它能够安全地承受±30kV（接触放电，符合IEC 61000 - 4 - 2标准）的反复ESD冲击而性能不下降，并能安全地消散4A的8/20μs浪涌电流（符合IEC 61000 - 4 - 5第二版标准）。
商品特性
- ESD，符合IEC 61000 - 4 - 2标准，±30kV接触放电，±30kV空气放电
- EFT，符合IEC 61000 - 4 - 4标准，40A（5/50ns）
- 防雷，4A（符合IEC 61000 - 4 - 5第二版标准定义的8/20μs）
- 低电容0.3pF（典型值，@ VR = 0V）
- 在3.3V时低漏电流1nA（典型值）
- 无卤、无铅且符合RoHS标准
- 湿度敏感度等级（MSL - 1）
- 通过AEC - Q101认证
应用领域
- USB 3.1
- S - ATA
- HDMI
- NFC
- DisplayPort
