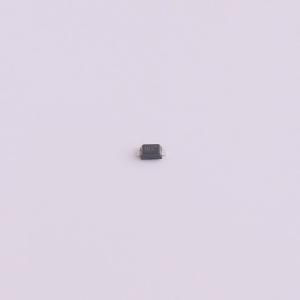

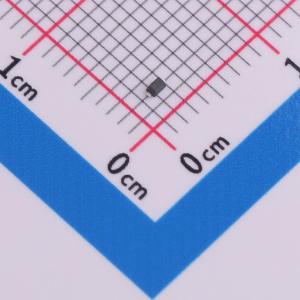

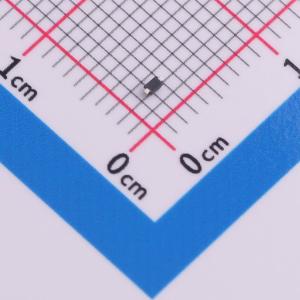

TPD1E10B06DYAR

TPD1E10B06 是一款单通道 ESD TVS 二极管，提供适合空间受限应用的小型 0402 封装，以及业界通用的 SOD - 523 封装。这款 TVS 保护产品提供 ±30 kV 接触 ESD 和 ±30 kV IEC 气隙保护，并具有一个带背靠背 TVS 二极管的 ESD 钳位电路，用于支持双极或双向信号。该 ESD 保护二极管的 12 pF 线路电容适用于能够支持高达 400Mbps 数据传输速率的各种应用。该 ESD 保护产品的典型应用是用作音频线路（麦克风、耳机和扬声器）、SD 接口、键盘或其他按钮、USB 端口的 VBUS 引脚和 ID 引脚以及通用 I/O 端口的保护电路。该 ESD 钳位电路适合用于保护便携式设备、可穿戴设备、机顶盒、电子销售终端设备、电器以及楼宇自动化产品等终端设备。

• 可为低电压 I/O 接口提供系统级 ESD 保护
• IEC 61000 - 4 - 2 4 级 ESD 保护：±30 kV 接触放电，±30 kV 气隙放电
• IEC 61000 - 4 - 5 浪涌：6A (8µs/20µs)
• I/O 电容 12pF（典型值）
• R_DYN 0.4 Ω（典型值）
• 直流击穿电压 ±6V（最小值）
• 超低泄漏电流 100nA（最大值）
• 10V 钳位电压（I_PP = 1A 时的最大值）
• 工业温度范围： - 40°C 至 125°C
• 小型 0402 封装尺寸(1mm×0.6mm×0.5mm)
• 业界通用 SOD - 523 封装(0.8mm×1.2mm)

• 便携式设备
• 可穿戴设备
• 机顶盒
• 电子销售终端 (EPOS)
• 电器
• 楼宇自动化
• 音频线路
• 按钮通用输入或输出 (GPIO)
