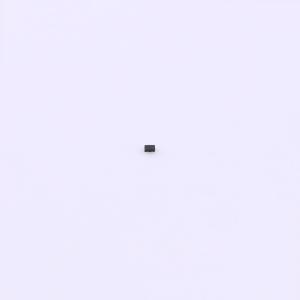

温馨提醒：图片仅供参考，商品以实物为准
SP3213-01UTG
双向TVS 5V截止 峰值脉冲电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双向 TVS 二极管，为可能遭受破坏性静电放电 (ESD) 的电子设备提供超低电容和高级别的保护。典型电容为 0.09pF，有助于确保最具挑战性的消费电子接口（如 USB 3.2、3.1、HDMI 2.1、2.0、DisplayPort、Thunderbolt 和 v-by-One）的信号完整性。可安全吸收 ±12kV（接触放电，IEC 61000-4-2）的重复 ESD 冲击，性能不会下降，并能安全耗散 2A 的 8/20μs 浪涌电流（IEC 61000-4-5 第 2 版）。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3213-01UTG
- 商品编号
- C3712066
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.2V | |
| 反向电流(Ir) | 20nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.09pF |
