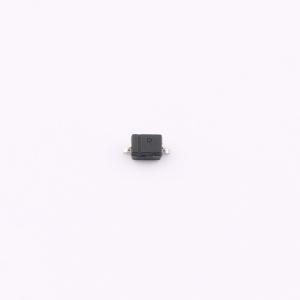

温馨提醒：图片仅供参考，商品以实物为准
CDSOD323-T36S
单向 36V 5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 便携式通信、计算和视频设备制造商对半导体行业提出了开发更小电子元件的挑战。提供用于SOD323封装尺寸格式的浪涌和ESD保护应用的瞬态电压抑制二极管。瞬态电压抑制器系列提供3V至36V的单向或双向电压类型选择。符合JEDEC标准，易于在标准贴装设备上操作，扁平结构可减少滚动。符合IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）和IEC 61000-4-5（浪涌）要求。
- 品牌名称
- BOURNS
- 商品型号
- CDSOD323-T36S
- 商品编号
- C3711552
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 75V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 40V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF |
商品概述
Bourns提供采用SOD323封装尺寸规格的瞬态电压抑制二极管，用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制器系列提供单向或双向配置，电压类型选择范围为3 V至36 V。
商品特性
- 标准无铅
- 最大ESD保护30 kV
- 浪涌保护>24 A
- 保护1条线路
- 单向/双向配置
- 符合JEDEC标准
- 便于在标准贴片机上操作
- 扁平结构可减少滚动
- 满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求
- 防潮等级1级
- ESD分类（HBM）：3B
应用领域
- 笔记本电脑
- 手机
- 个人数字助理（PDA）
- 数码相机
