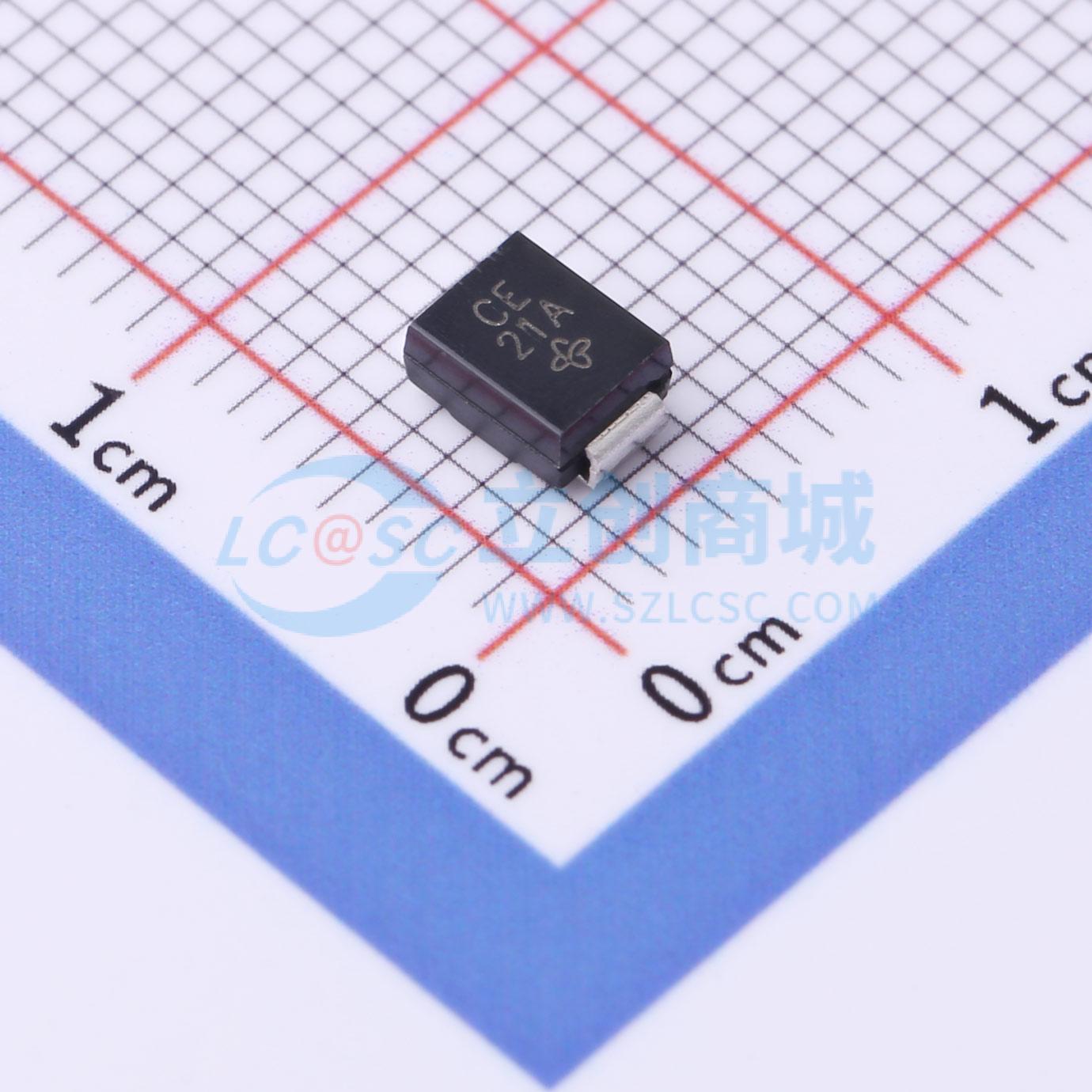

SMBJ26CAHE3_A/H实物图

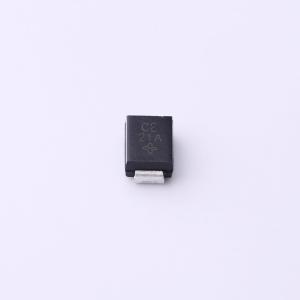

  • SMBJ26CAHE3_A/H商品缩略图
  • SMBJ26CAHE3_A/H商品缩略图
  • SMBJ26CAHE3_A/H商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMBJ26CAHE3_A/H

双向TVS 26V截止 峰值浪涌电流：14.3A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：低外形封装。 适合自动贴装。 玻璃钝化芯片结。 有单向和双向可选。 10/1000 μs 波形下具有 600 W 峰值脉冲功率能力，重复率（占空比）：0.01%。 出色的钳位能力。应用：用于敏感电子设备，防止由感性负载开关和雷击在消费电子、计算机、工业和电信领域的 IC、MOSFET、传感器单元信号线上产生的电压瞬变。
品牌名称
VISHAY(威世)
商品型号
SMBJ26CAHE3_A/H
商品编号
C3711401
商品封装
SMB(DO-214AA)​
包装方式
编带
商品毛重
0.21克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)26V
钳位电压42.1V
峰值脉冲电流(Ipp)14.3A
属性参数值
峰值脉冲功率(Ppp)600W
击穿电压28.9V
反向电流(Ir)1uA
工作温度-55℃~+150℃
类型TVS

商品特性

  • 提供薄型封装
  • 适合自动贴装
  • 玻璃钝化芯片结
  • 提供单向和双向型号，符合 RoHS 标准
  • 采用 HALOGEN 10/1000 μs 波形时，峰值脉冲功率能力达 600 W，重复率自由（占空比）：0.01 %
  • 出色的钳位能力
  • 响应时间极快
  • 增量浪涌电阻低
  • 符合 J-STD-020 标准的 MSL 1 级，无铅最高峰值温度为 260 ℃
  • 可提供 AEC-Q101 认证产品 - 汽车订购代码：基础产品编号 HE3 或 HM3

应用领域

  • 用于保护敏感电子设备，防止因电感负载开关和雷击在消费、计算机、工业和电信领域的 IC、MOSFET、传感器单元信号线等产生的电压瞬变。
