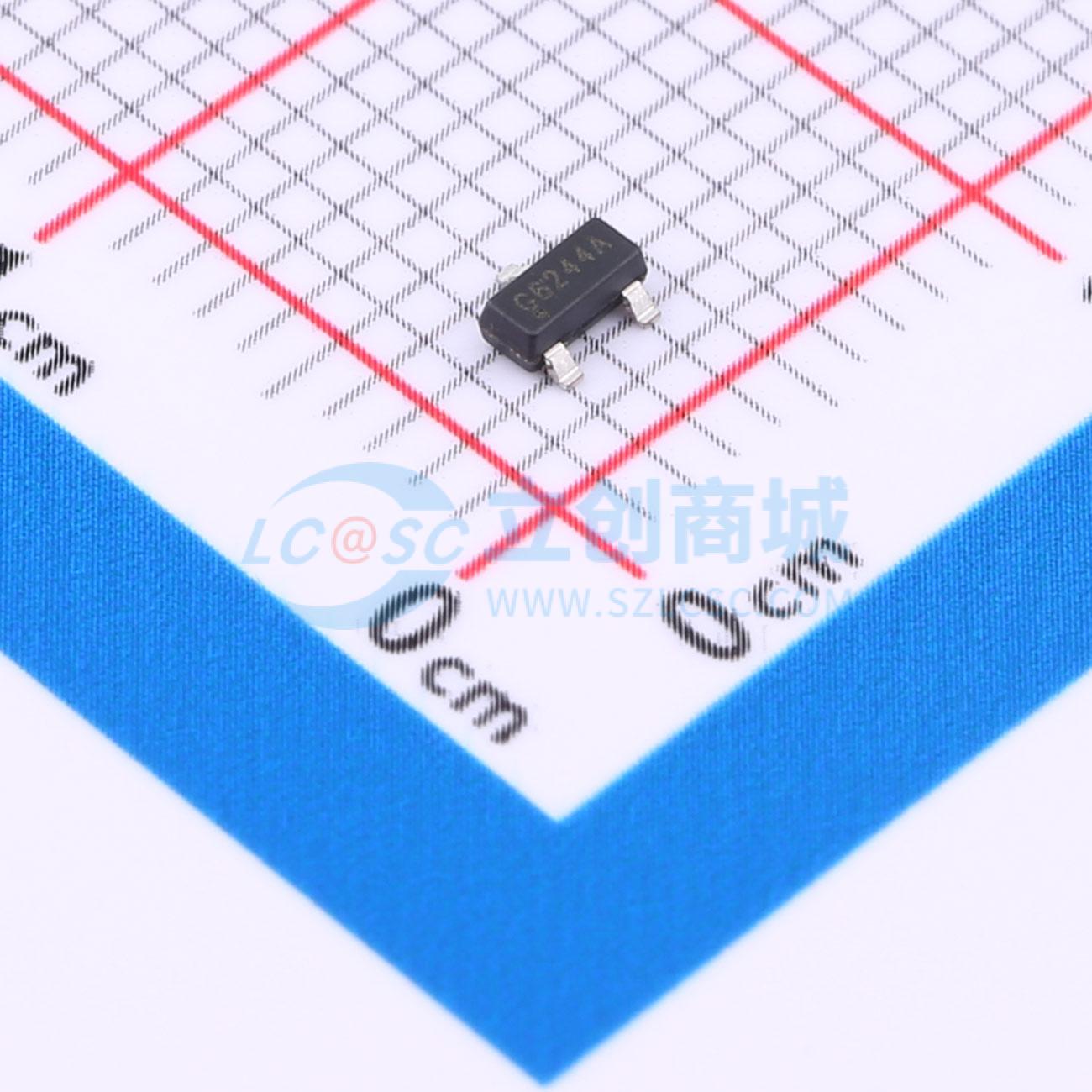

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-T24C
双向TVS 24V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供用于浪涌和ESD保护应用的瞬态电压抑制二极管阵列，采用紧凑型芯片封装SOT23尺寸规格。瞬态电压抑制二极管阵列系列提供3 V至36 V的多种电压类型供选择。芯片二极管符合JEDEC标准，便于在标准贴片机上操作，其扁平结构可最大程度减少滚动。器件符合IEC 61000 4 2（ESD）、IEC 61000 4 4（EFT）和IEC 61000 4 5（浪涌）要求。
- 品牌名称
- BOURNS
- 商品型号
- CDSOT23-T24C
- 商品编号
- C3710737
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 49V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 63pF |
商品概述
便携式通信、计算和视频设备制造商对半导体行业提出挑战，要求其开发尺寸越来越小的电子元件。 Bourns 提供采用紧凑型芯片封装 SOT23 尺寸规格的瞬态电压抑制器阵列二极管，用于浪涌和静电放电 (ESD) 保护应用。瞬态电压抑制器阵列系列提供 3 V 至 36 V 范围内的多种电压类型供选择。芯片二极管符合 JEDEC 标准，便于在标准贴片机上操作，其扁平结构可最大程度减少滚动。 该器件将满足 IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和 IEC 61000 - 4 - 5（浪涌）要求。
商品特性
- 符合 RoHS 标准*
- 保护一条或两条线路
- 单向和双向配置
- 最大静电放电保护 30 kV
应用领域
- RS - 232、RS - 422 和 RS - 423 数据线
- 便携式电子设备
- 无线总线保护
- 控制和监测系统
