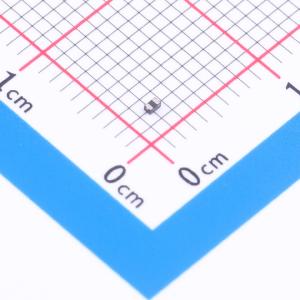

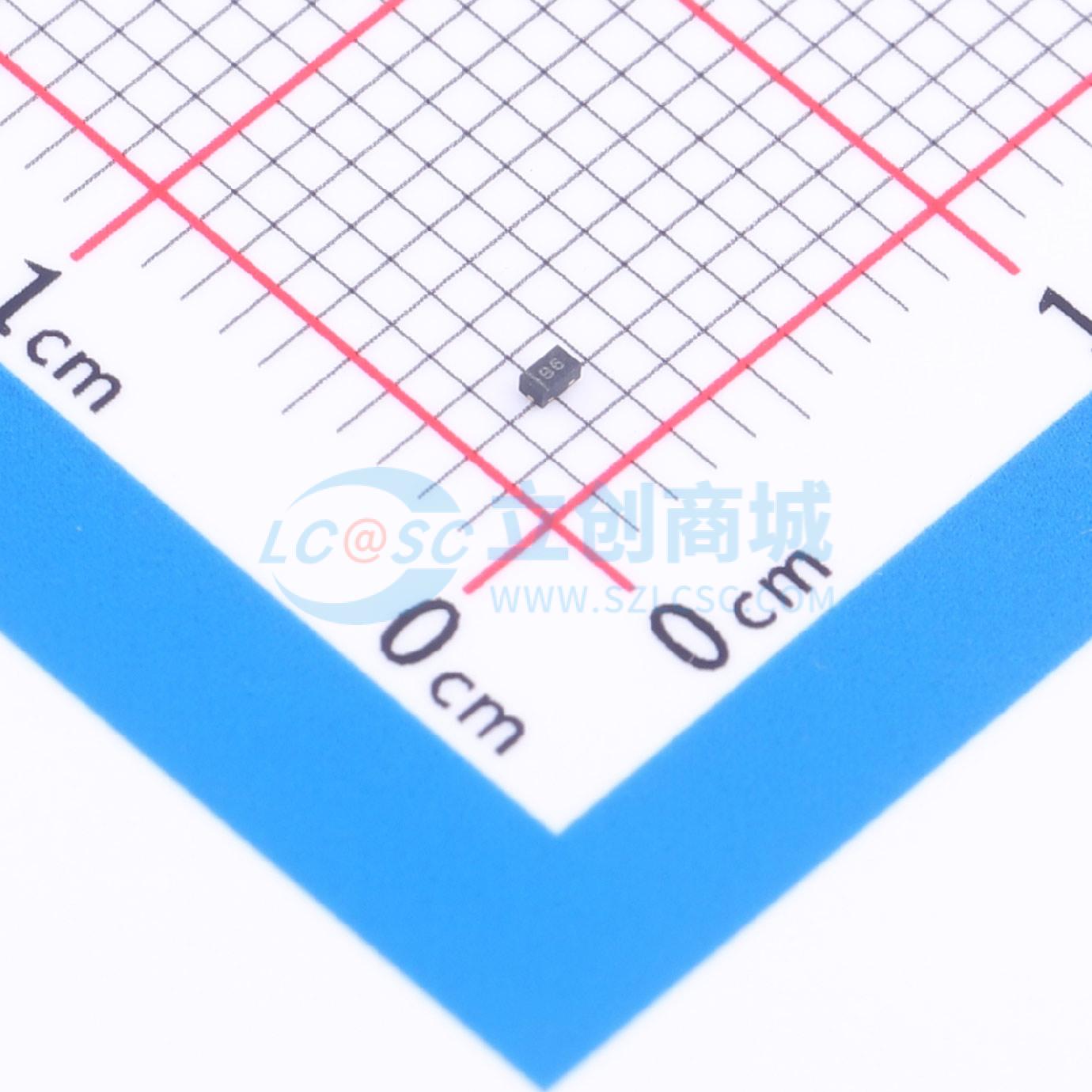

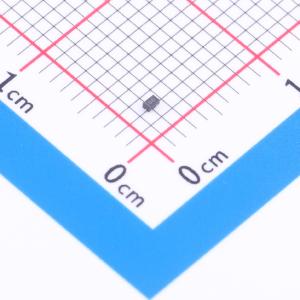

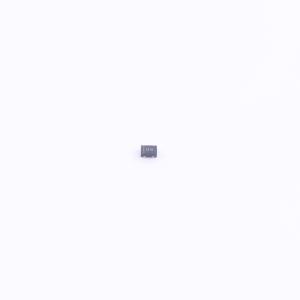

AQHV36-01ETG-C
AQHV36-01ETG-C
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQHV36-01ETG-C
- 商品编号
- C3710522
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 65V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 13pF |
商品概述
AQHVxx - 01ETG - C系列旨在为快速响应、高性能的过压保护组件提供一种选择。该系列非常适合用于电源接口、乘客充电接口、LED照明模块以及低速I/O。它能保护敏感设备免受静电放电（ESD）和其他过压瞬变的损害。AQHVxx - 01ETG - C系列可以安全地承受高于IEC 61000 - 4 - 2国际标准（4级，±8kV接触放电）最大水平的重复性ESD冲击，且性能不会下降，还能以极低的钳位电压安全传导高达8A（AQHV12 - C）的感应浪涌电流（IEC 61000 - 4 - 5第2版，tP = 8/20μs）。
商品特性
- ESD，符合IEC 61000 - 4 - 2标准，±30kV接触放电，±30kV空气放电
- EFT，符合IEC 61000 - 4 - 4标准，40A 5/50ns
- 雷电防护，符合IEC 61000 - 4 - 5第2版，AQHV12 - C为8A（8/20μs）
- 低钳位电压
- 具备生产件批准程序（PPAP）能力
- 低泄漏电流
- 采用小型SOD882封装，有助于节省电路板空间
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
- 无卤、无铅且符合RoHS标准
应用领域
- LED照明模块
- 便携式仪器
- 通用I/O
- RS232 / RS485
- CAN和LIN总线
