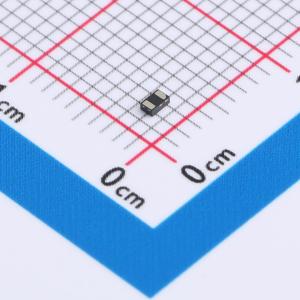

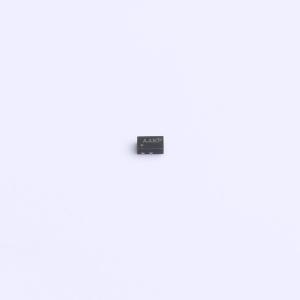

温馨提醒：图片仅供参考，商品以实物为准
SP1105-01UTG
ESD 5V截止 峰值脉冲电流：70A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 雪崩击穿二极管采用专有硅雪崩技术制造，可保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些坚固的二极管可以安全地吸收±30kV（接触和空气放电，IEC 61000-4-2）的重复ESD冲击，而不会出现性能下降。此外，每个二极管可以在极低的钳位电压下安全地耗散80A（SP1105S）的8/20μs浪涌电流（IEC 61000-4-5第2版）。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1105-01UTG
- 商品编号
- C3709986
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10.9V | |
| 峰值脉冲电流(Ipp) | 70A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 630pF |
商品概述
采用专有硅雪崩技术制造的雪崩击穿二极管可保护每个 I/O 引脚，为可能遭受破坏性静电放电 (ESD) 的电子设备提供高级别的保护。这些耐用的二极管能够安全地承受 ±30kV（接触放电和空气放电，符合 IEC 61000 - 4 - 2 标准）的反复 ESD 冲击，且性能不会下降。此外，每个二极管能够在极低的钳位电压下，安全地耗散 80A（SP1105S）的 8/20μs 浪涌电流（符合 IEC 61000 - 4 - 5 第二版标准）。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV 接触放电，±30kV 空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷击，IEC 61000 - 4 - 5 第二版，80A（tp = 8 / 20μs，SP1105S）
- 低钳位电压
- 低泄漏电流
- 湿度敏感度等级（MSL - 1）
- 无铅且符合 RoHS 标准
- 通过 AEC - Q101 认证
应用领域
- 开关/按钮
- 测试设备/仪器仪表
- 销售点终端
- 医疗设备
- 笔记本电脑/台式机/服务器
- 计算机外设
- 汽车电子
