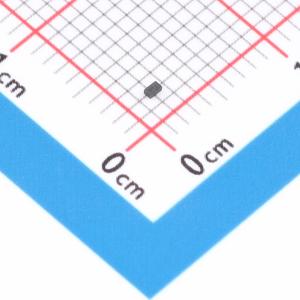

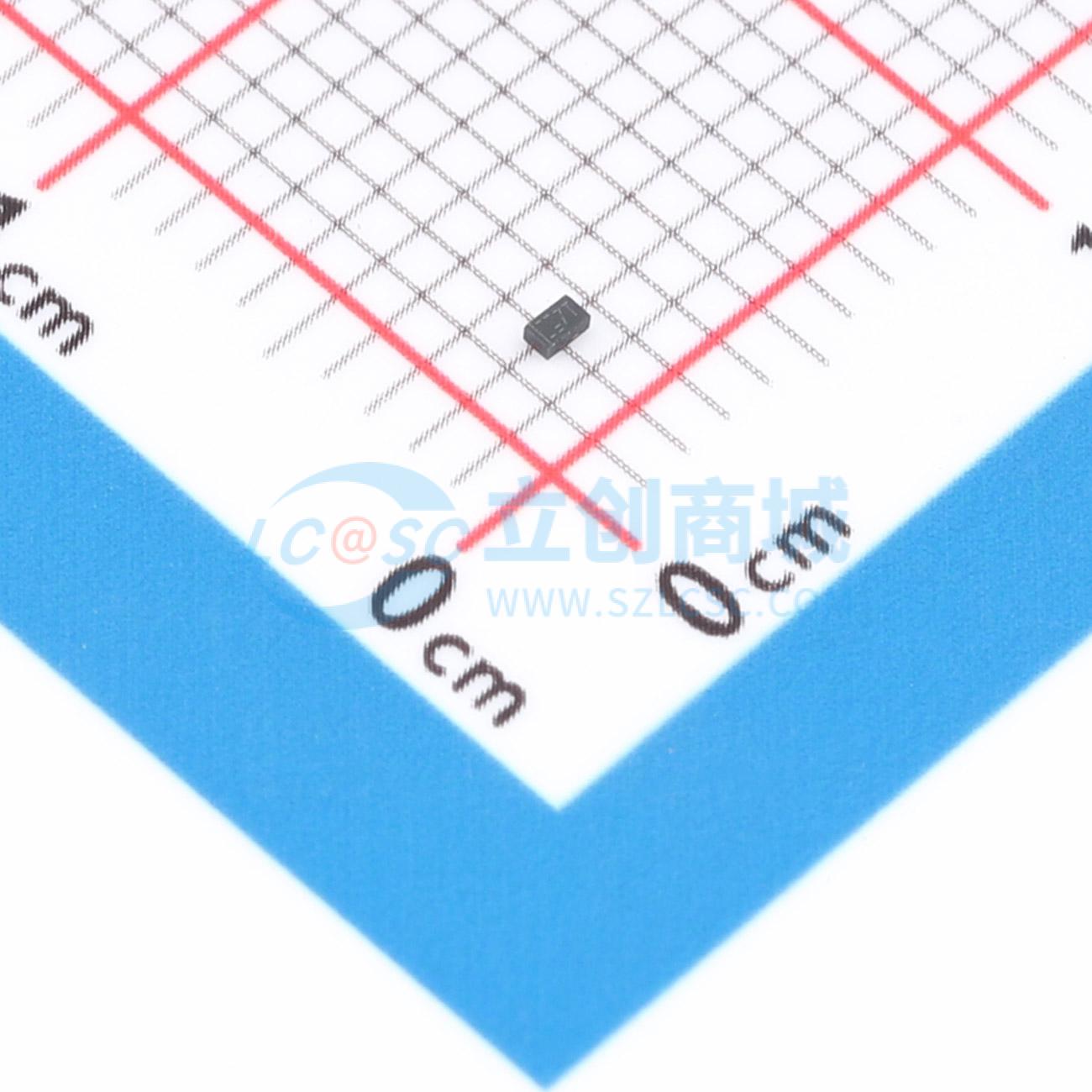

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP2431TQTCT
TVS 24V截止 2A峰值脉冲
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP2431TQTCT
- 商品编号
- C3708296
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 1.382克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.35pF |
商品概述
RailClamp® TVS二极管专为保护连接到高速数据和传输线路的敏感组件而设计，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。RClamp2431TQ的典型电容仅为0.35pF，这使其能够在Wi-Fi、RFID和其他工作频率超过3GHz的电路中使用，而不会造成信号衰减。它可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。RClamp2431TQ采用2引脚SLP1006P2T封装，尺寸为1.0×0.6×0.4mm，引脚间距为0.65mm，并且具有无铅表面处理。每个器件可保护一条最高工作电压为24伏的高速线路，这为设计者在不适合使用阵列的应用中保护单条线路提供了灵活性。小尺寸、低电容和高ESD浪涌能力的结合，使其非常适合用于诸如手机和上网本等便携式设备。RClamp2431TQ符合AEC - Q100 1级标准，可用于汽车环境。
商品特性
- 数据线路瞬态保护符合IEC 61000 - 4 - 2（ESD）和IEC 61000 - 4 - 4（EFT）标准
- 超小封装（1.0×0.6×0.4mm）
- 保护一条数据线或一对I/O接口
- 低电容：0.35pF（典型值）
- 低钳位电压
- 24V工作电压
- 固态硅雪崩技术
- 符合汽车用AEC - Q100 1级标准
应用领域
- 汽车天线
- CAN总线端口
- 手机及配件
- Wi - Fi接口
- FeliCa / RFID
