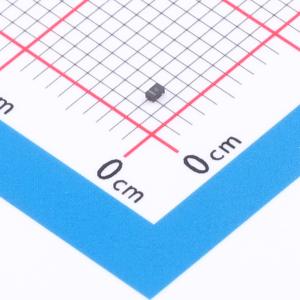

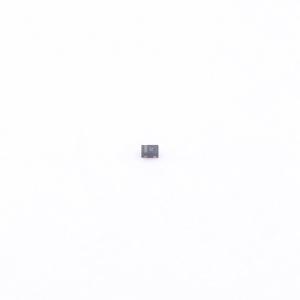

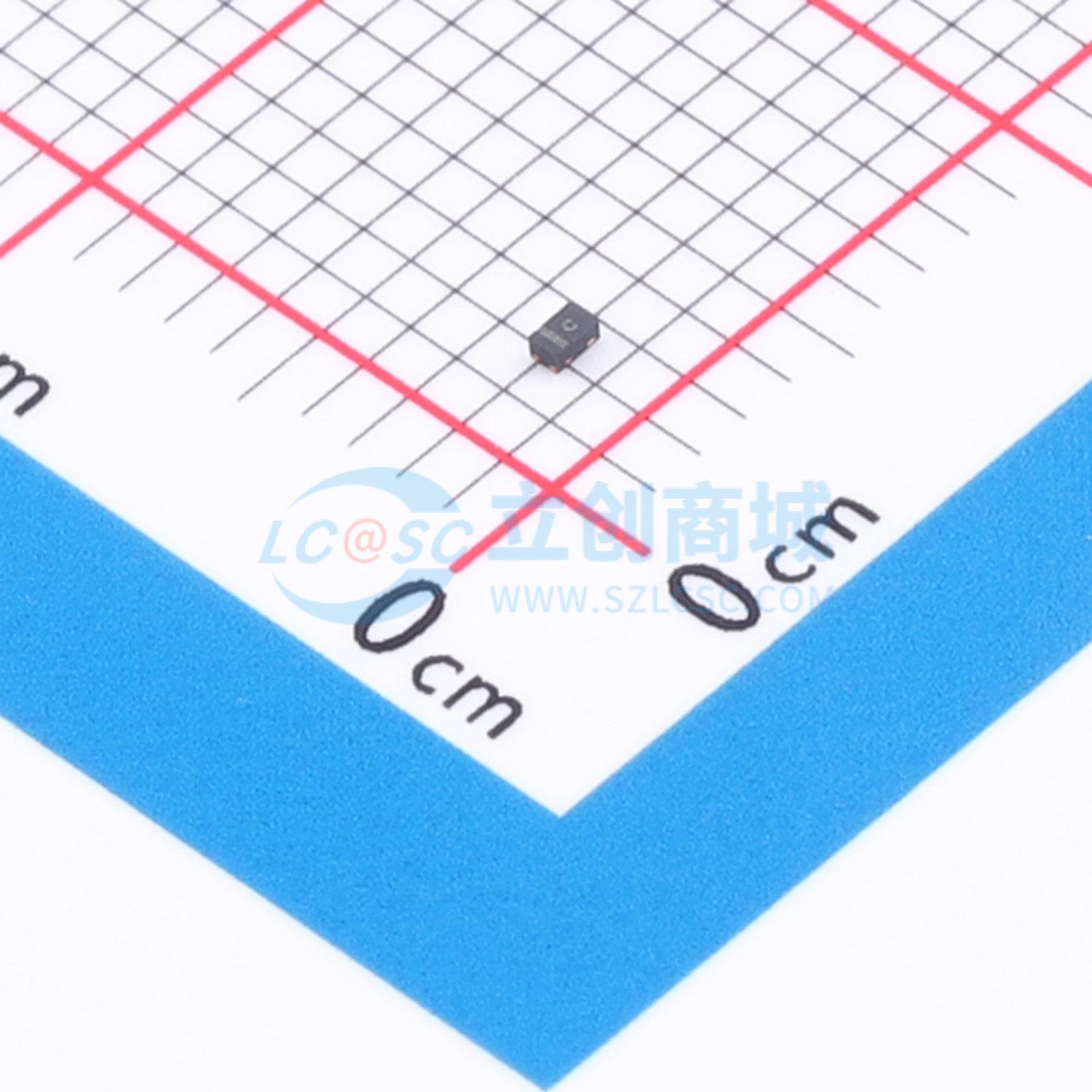

SP0402U-ULC-02ETG

单向ESD 5V截止峰值脉冲电流：2A@8/20us

描述: 这款超低电容二极管阵列系列为高速串行接口提供保持信号完整性的单向 ESD 保护。SOD 883 和标准 2.4 mm×1.0 mm 封装选项可显著节省 PCB 布局空间并降低走线布局复杂度。该元件可提供 20 kV 的空气和接触式 ESD 保护（IEC 61000 - 4 - 2），同时保持极低的漏电流和低动态电阻。由于其关态电容低，该系列与高速接口兼容，从而保持高带宽信号完整性。
品牌名称: Littelfuse(美国力特)
商品型号: SP0402U-ULC-02ETG
商品编号: C3706990
商品封装: DFN1006-3
包装方式: 编带
商品毛重: 0.010912克(g)

商品参数

商品概述

这款超低电容二极管阵列系列为高速串行接口提供保持信号完整性的单向 ESD 保护。SOD 883 和标准 2.4 mm×1.0 mm 封装选项可显著节省 PCB 布局空间并降低走线布局复杂度。该元件可提供 20 kV 的空气和接触式 ESD 保护（IEC 61000 - 4 - 2），同时保持极低的漏电流和低动态电阻。由于其关态电容低，该系列与高速接口兼容，从而保持高带宽信号完整性。

商品特性

典型电容 0.20 pF
ESD，IEC 61000 - 4 - 2，±20 kV 接触放电，±20 kV 空气放电
在 |PP = 2.0A（tP = 8/20 μs）时钳位电压低至 9.2V
薄型 DFN 阵列封装
有助于实现出色的信号完整性
符合 ELV 标准
无卤、无铅且符合 RoHS 标准
通过 AEC - Q101 认证

应用领域

带高速接口的平板电脑和外部存储设备
需要小封装下具备高 ESD 性能的应用
USB 3.1、3.0、2.0
HDMI 2.0、1.4a、1.3
DisplayPort
V - by - One
Thunderbolt（Light Peak）
LVDS 接口
消费类、移动和便携式电子产品

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(10000个/圆盘，最小起订量 10000 个)

个

起订量：10000 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	9.2V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	50nA
	通道数	-
	工作温度	-
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.2pF
