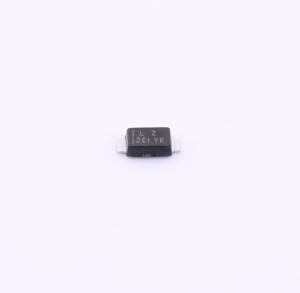

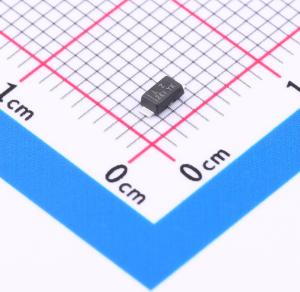

温馨提醒：图片仅供参考，商品以实物为准
SZSMF24AT1G
单向TVS 24V截止 峰值浪涌电流：5.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 旨在保护敏感系统或组件免受高压、高能量瞬变影响。它响应时间快、齐纳阻抗低、浪涌能力强，钳位能力出色。由于其尺寸小，适用于手机、便携式设备、商用机器、电源和其他工业及消费类应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SZSMF24AT1G
- 商品编号
- C3706744
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 5.1A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SZSMF系列旨在保护敏感系统或组件免受高压、高能瞬变影响。它响应时间快、齐纳阻抗低、浪涌能力高且箝位性能出色。由于尺寸小，非常适合用于手机、便携式设备、商用机器、电源以及其他工业和消费应用。
商品特性
- 齐纳瞬态过电压抑制器
- 截止电压：5 - 58 V
- 峰值功率：1 ms时为200 W
- 低泄漏电流
- 典型响应时间 < 1 ns
- 人体模型3级ESD等级（>16 kV）
- IEC 61000 - 4 - 2标准4级ESD等级（8 kV接触放电）
- IEC 61000 - 4 - 4标准40 A的EFT（电快速瞬变）等级
- 薄型设计：最大高度1.0 mm
- 小尺寸封装：封装面积8.45 mm²
- 采用8 mm卷带包装，每卷3000个
- 极性带指示阴极
- 卷带中引脚方向：阴极引脚朝向链轮孔
- 这些组件无铅且符合RoHS标准
- SZ前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
应用领域
- 手机
- 便携式设备
- 商用机器
- 电源
- 其他工业和消费应用
