温馨提醒：图片仅供参考，商品以实物为准

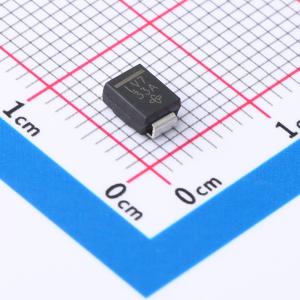

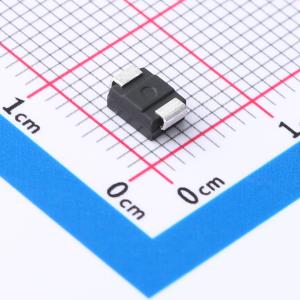

SM6T24A-E3/52
单向TVS 20.5V截止 峰值浪涌电流：18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。 适用于自动贴装。 玻璃钝化芯片结。 有单向和双向可选。 10/1000 ps波形下具有600 W峰值脉冲功率能力。 出色的钳位能力。应用：用于敏感电子设备，防止由电感负载开关和闪电在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元信号线上引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SM6T24A-E3/52
- 商品编号
- C3706522
- 商品封装
- DO-214AA(SMBJ)
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 20.5V | |
| 钳位电压 | 33.2V | |
| 峰值脉冲电流(Ipp) | 18A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 22.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 低轮廓封装
- 适合自动贴装
- 玻璃钝化芯片结
- 有单向和双向可选
- 10/1000 ps 波形下具有 600 W 峰值脉冲功率能力
- 出色的钳位能力
- 低电感
- 符合 J-STD-020 的 MSL 1 级，LF 最大峰值 260 ℃
- 可提供 AEC-Q101 认证
- 汽车订购代码：基础 P/NHE3 或基础 P/NHM3
- 材料分类：有关合规定义请见相关文档
应用领域
- 用于敏感电子设备，防止由感性负载切换和雷击在消费者、计算机、工业、汽车和电信领域的 IC、MOSFET、传感器单元信号线等产生的电压瞬变
