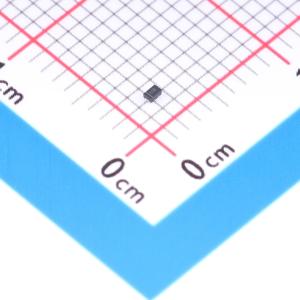

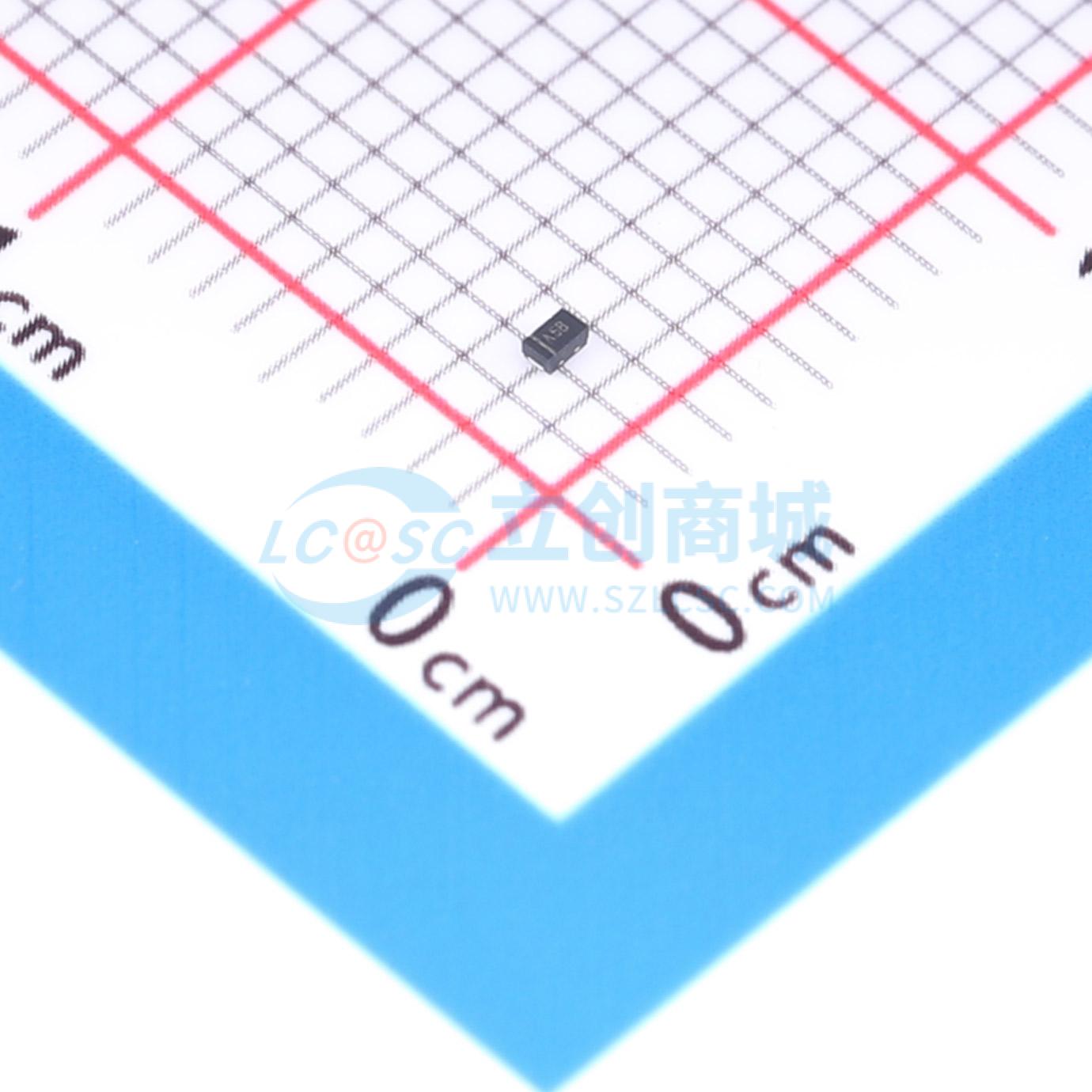

VBUS05N1-DD1HG3-08

品牌名称: VISHAY(威世)
商品型号: VBUS05N1-DD1HG3-08
商品编号: C3706330
商品封装: DFN1006-2B
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

VBUS05N1-DD1是一款双向对称（BiSy）静电放电（ESD）保护器件，可将正、负过压瞬态钳位到地。VBUS05N1-DD1连接在信号或数据线与地之间，在规定的工作范围内具有高隔离度（低漏电流、低电容）。由于采用微型DFN1006封装，引脚短且封装尺寸小，线路电感非常低，因此能够以最小的过冲或下冲对ESD冲击等快速瞬变进行钳位。由于电容极低，VBUS05N1-DD1可用于HDMI、USB 3.0或Thunderbolt等高速数据端口。

商品特性

汽车级
提供超紧凑型DFN1006-2B封装
封装高度低，<0.5 mm
单线路ESD保护，无铅
可提供符合AEC-Q101标准的产品
工作范围 ± 5.5 V
低漏电流 <0.01 μA，符合RoHS标准
超低负载电容，典型值CD = 0.36 pF，CAMPLAN
静电放电抗扰度符合IEC 61000-4-2标准，接触放电 ± 16 kV，空气放电 ± 16 kV（5 - 2008）
e3 - 引脚框架外露侧壁镀锡 - 可通过标准视觉检查（AOI = 自动光学检测）进行焊接检查 - 无需X射线检查
引脚材料：铜

应用领域

HDMI、USB 3.0或Thunderbolt等高速数据端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.5V
	钳位电压	21V

	属性	参数值
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	90W
	击穿电压	7V
	类型	TVS
