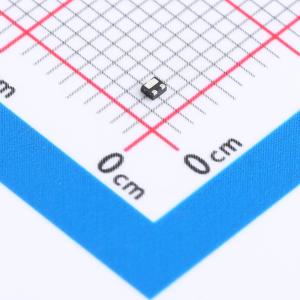

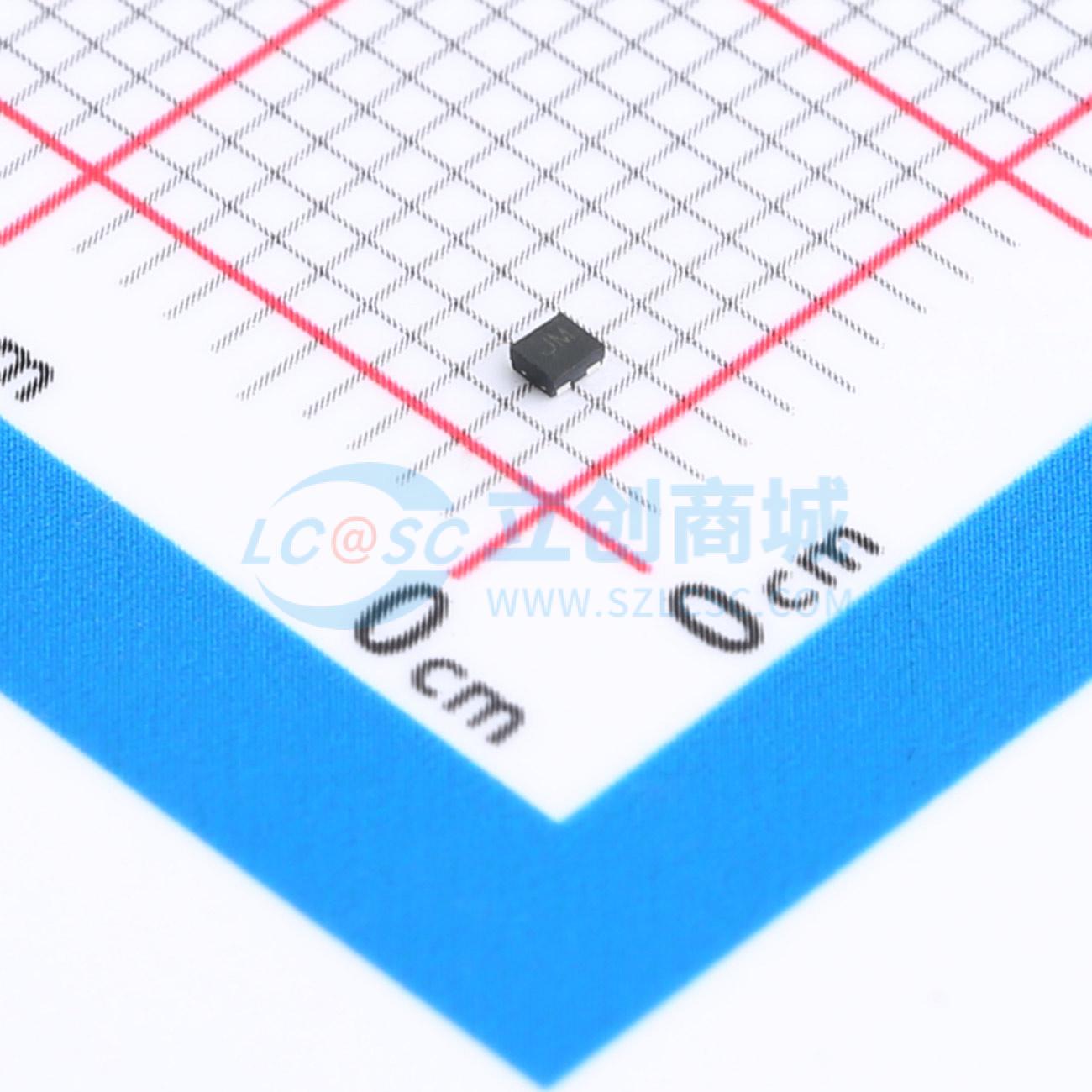

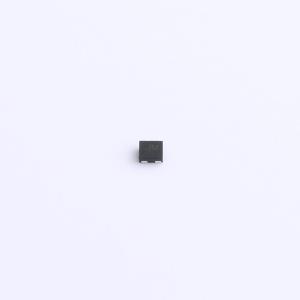

VBUS05M2-HT5HG3-08

双向ESD 5.5V截止峰值浪涌电流：3.4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: VBUS05M2-HT5是一款双线ESD保护器件，具有双向对称（BiSy）的击穿和钳位性能，适用于最高±5.5 V的电压工作范围。其高ESD抗扰度和极低的电容使其可用于USB2.0、USB3.0或HDMI等高频应用。VBUS05M2-HT5可保护两条高速数据线免受ESD（静电放电）等瞬态电压信号的影响。连接到数据线（引脚1和引脚2）和接地端（引脚3）时，负瞬态电压将被钳位在5.5 V工作范围略上方。
品牌名称: VISHAY(威世)
商品型号: VBUS05M2-HT5HG3-08
商品编号: C3705797
商品封装: DFN1110-3A
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

VBUS05M2-HT5是一款双线ESD保护器件，具有双向对称（BiSy）的击穿和钳位性能，适用于最高±5.5 V的电压工作范围。其高ESD抗扰度和极低的电容使其可用于USB2.0、USB3.0或HDMI等高频应用。 VBUS05M2-HT5可保护两条高速数据线免受ESD（静电放电）等瞬态电压信号的影响。连接到数据线（引脚1和引脚2）和接地端（引脚3）时，负瞬态电压将被钳位在5.5 V工作范围略上方。

商品特性

提供小型DFN1110-3A封装
双线ESD保护
工作范围±5.5 V，无铅
低泄漏电流IR < 0.05 μA
低负载电容CD < 0.45 pF
符合IEC 61000-4-2标准的ESD抗扰度：±20 kV接触放电，符合RoHS标准；±20 kV空气放电，无卤
符合AEC-Q101标准的ESD能力：人体模型：H3B类：> 8 kV，环保（5-2008）
e3 - 引脚侧壁镀锡（Sn）
具备自动光学检测（AOI）能力
提供符合AEC-Q101标准的产品

应用领域

USB2.0
USB3.0
HDMI

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.5V
	钳位电压	27V
	峰值脉冲电流(Ipp)	3.4A@8/20us
	峰值脉冲功率(Ppp)	60W

	属性	参数值
	击穿电压	7.5V
	反向电流(Ir)	100nA
	通道数	双路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.37pF
