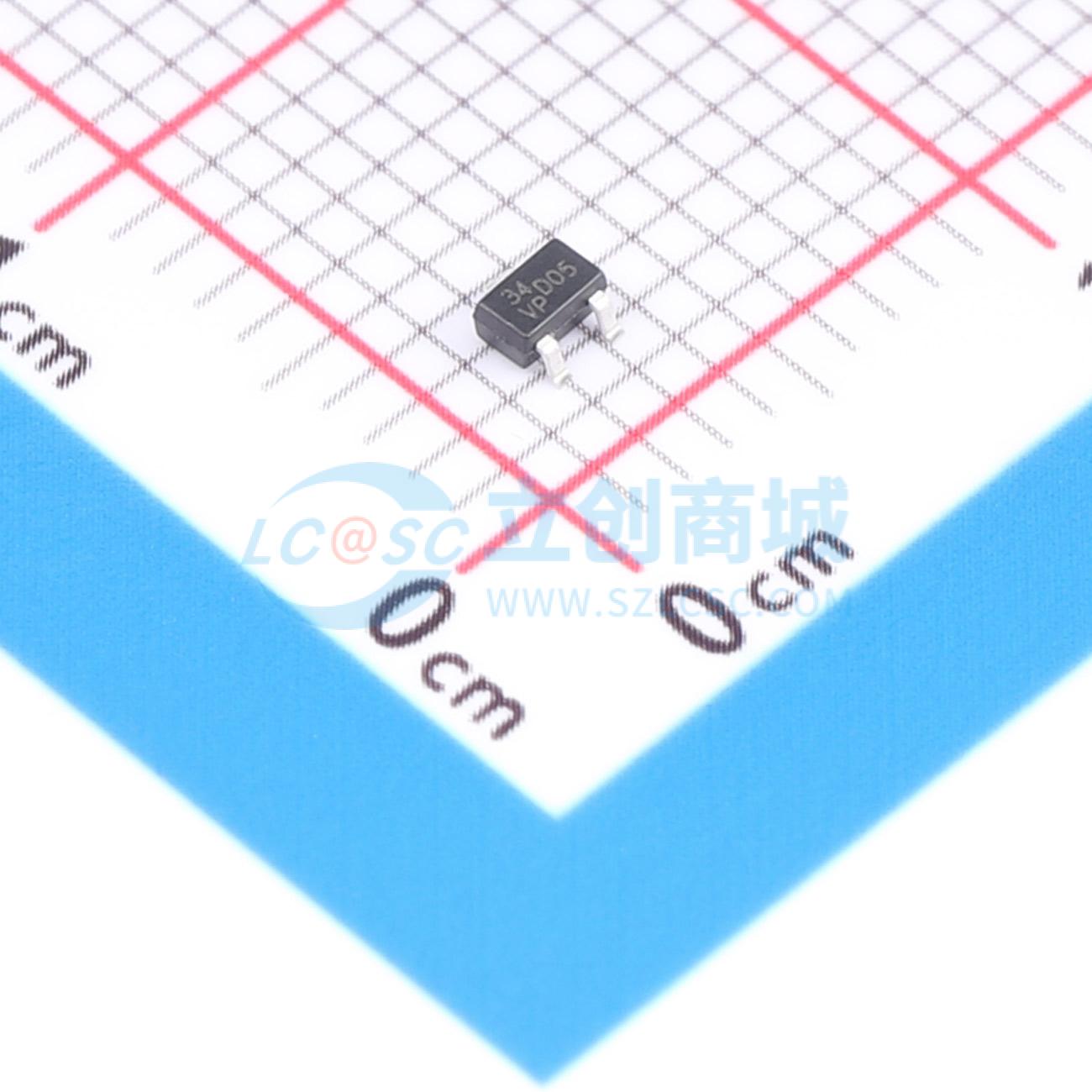

温馨提醒：图片仅供参考，商品以实物为准
VESD05A2-03G-G3-08
单向ESD 5V截止 峰值浪涌电流：8.7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：紧凑的SOT-323封装。2线单向ESD保护。可通过AEC-Q101认证。工作范围1 V至33 V。符合IEC 61000-4-2标准的ESD抗扰度：接触放电±15 kV至±30 kV，空气放电±15 kV至±30 kV。引脚镀层：Sn (e3)。可通过标准视觉检查进行焊接检查。AOI = 自动光学检测
- 品牌名称
- VISHAY(威世)
- 商品型号
- VESD05A2-03G-G3-08
- 商品编号
- C3704497
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.137063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 8.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.85V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 67pF |
商品特性
- 紧凑型SOT - 323封装
- 2线单向ESD保护
- 可提供AEC - Q101认证
- 工作范围1 V ~ 33 V
- 符合IEC 61000 - 4 - 2标准的ESD抗扰度：接触放电±15 kV ~ ±30 kV，空气放电±15 kV ~ ±30 kV
- 引脚镀层：Sn (e3)
- 可通过标准视觉检查进行焊接检测
- AOI = 自动光学检测
- 材料分类：有关合规定义请参见www.vishay.com/doc?99912
- 符合RoHS标准
- 无卤
- 环保(5 - 2008)
