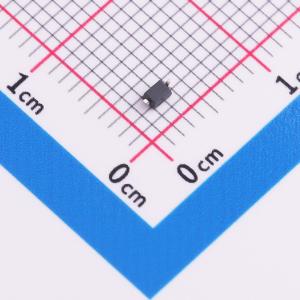

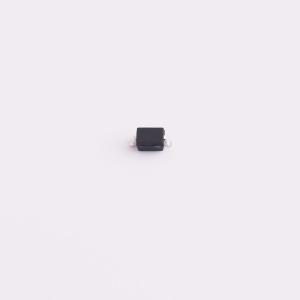

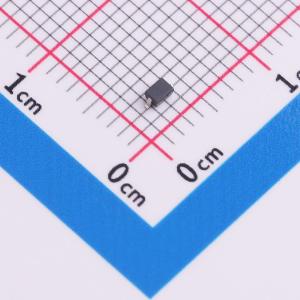

温馨提醒：图片仅供参考，商品以实物为准
CDSOD323-T15SC
双向TVS 15V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 便携式通信、计算和视频设备制造商对半导体行业提出挑战，要求其开发尺寸越来越小的电子元件。采用SOD323封装尺寸规格的瞬态电压抑制二极管，适用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制器系列提供单向或双向配置，电压类型选择范围为3 V至36 V
- 品牌名称
- BOURNS
- 商品型号
- CDSOD323-T15SC
- 商品编号
- C3704064
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 100pF |
商品概述
Bourns提供采用SOD323封装尺寸规格的瞬态电压抑制二极管，用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制器系列提供单向或双向配置，电压类型选择范围为3 V至36 V。
商品特性
- 标准无铅
- 最大ESD保护30 kV
- 浪涌保护>24 A
- 保护1条线路
- 单向/双向配置
- 符合JEDEC标准
- 便于在标准贴片机上操作
- 扁平结构可减少滚动
- 满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求
- 防潮等级1级
- ESD分类（HBM）：3B
应用领域
- 笔记本电脑
- 手机
- 个人数字助理（PDA）
- 数码相机
