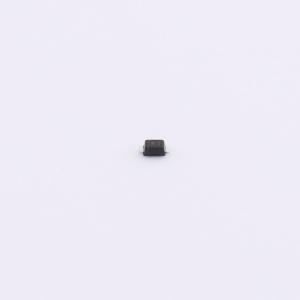

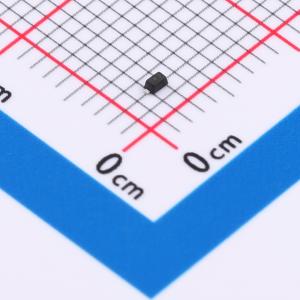

温馨提醒：图片仅供参考，商品以实物为准
VESD05A1-02V-G3-08
双向ESD 5V截止 峰值浪涌电流：16A@8/20us
- 描述
- 特性：紧凑的SOD-523封装。 低封装高度 < 0.7mm。 单线路ESD保护。 可提供AEC-Q101认证。 工作范围0V至5V。 低泄漏电流 IR < 0.1μA。 浪涌电流16A（8/20μs时）。 符合IEC 61000-4-2的ESD保护：接触放电±30kV，空气放电±30kV。 e3-Sn镀锡的引线框架外露侧壁。 可通过标准视觉检查进行焊接检查。 无需X射线
- 品牌名称
- VISHAY(威世)
- 商品型号
- VESD05A1-02V-G3-08
- 商品编号
- C3703729
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 峰值脉冲功率(Ppp) | 192W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 130pF |
商品特性
- 紧凑型SOD-523封装
- 封装高度低，小于0.7 mm
- 单线路ESD保护
- 可提供符合AEC-Q101标准的产品
- 工作范围为0 V至5 V
- 低漏电流IR < 0.1 μA
- 浪涌电流16 A（8 / 20 μs时）
- 符合IEC 61000-4-2标准的ESD保护
- ± 30 kV接触放电
- ± 30 kV空气放电
- e3-Sn
- 引线框架外露侧壁镀锡
- 可通过标准视觉检测检查焊接情况
- AOI = 自动光学检测
- 无需X射线检测
