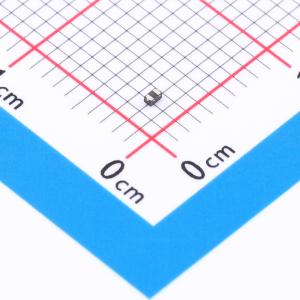

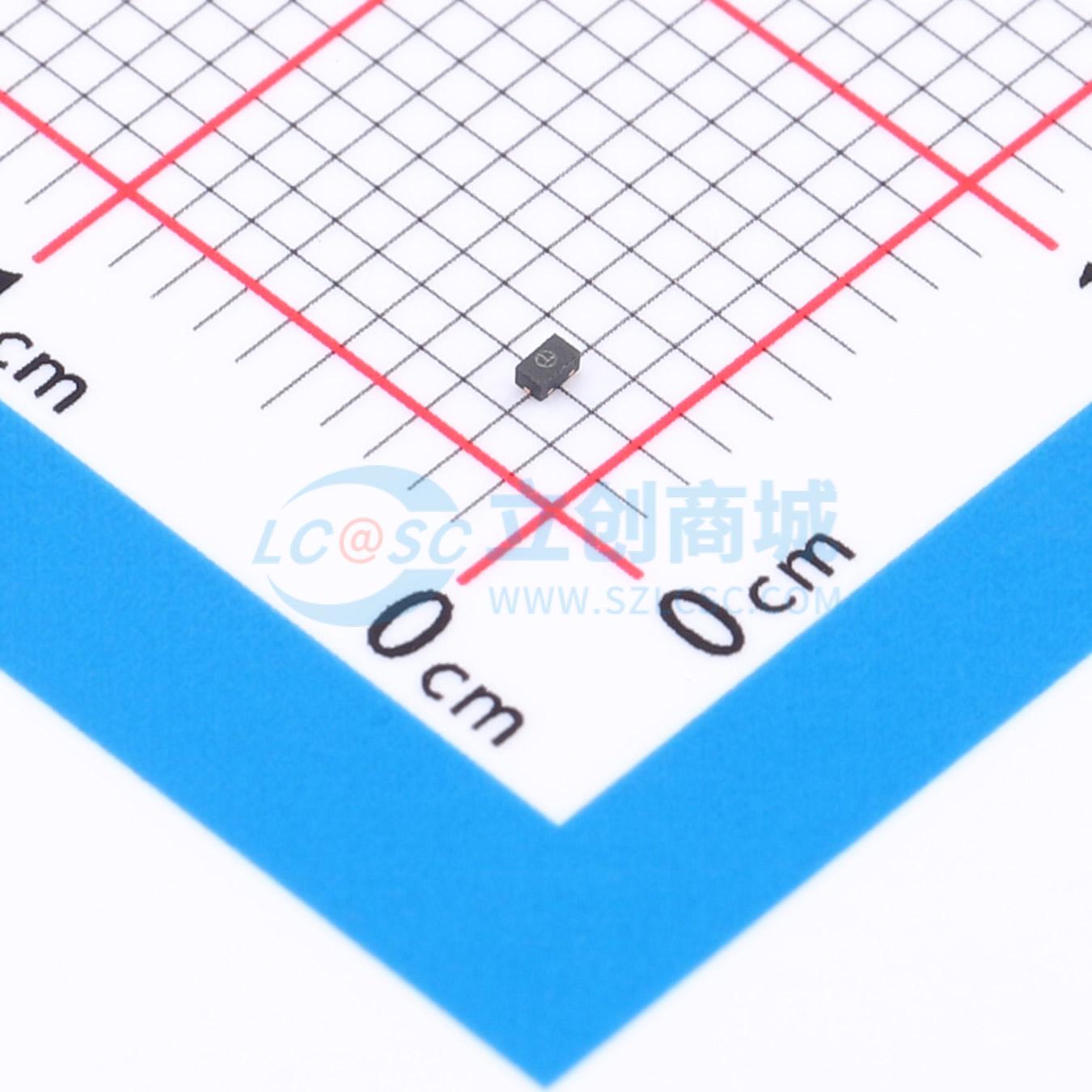

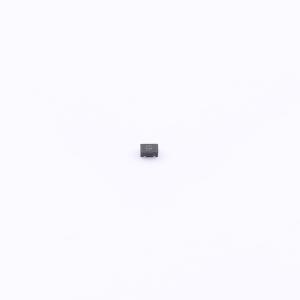

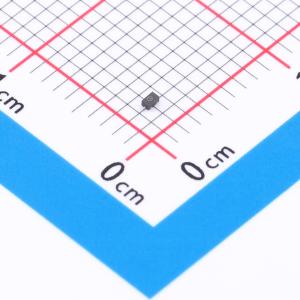

AQ3130-01ETG

低电容ESD保护TVS二极管阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Littelfuse(美国力特)
商品型号: AQ3130-01ETG
商品编号: C3703176
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

AQ3130包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些坚固的二极管能够安全地吸收高达IEC 61000 - 4 - 2国际标准规定的最大水平的重复ESD冲击，且性能不会下降。这些背对背组件无论是否存在交流电，均能提供对称保护。

商品特性

ESD保护：接触放电 ±10kV，空气放电 ±15kV（IEC 61000 - 4 - 2）
EFT保护：IEC 61000 - 4 - 4，40A（脉冲宽度tp = 5/50ns）；雷电保护：2A（8/20，符合IEC 61000 - 4 - 5第二版定义）
具备生产件批准程序（PPAP）能力
在VB = 0V时电容低至0.3pF
在28V时漏电流低至50nA（最大值）
采用节省空间的SOD882封装
通过AEC - Q101认证
无卤、无铅且符合RoHS标准
湿度敏感度等级（MSL - 1）

应用领域

平板电脑
超级本
电子阅读器
智能手机
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	28V
	钳位电压	48V
	峰值脉冲电流(Ipp)	2A@8/20us

	属性	参数值
	反向电流(Ir)	1nA
	工作温度	-40℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.3pF
