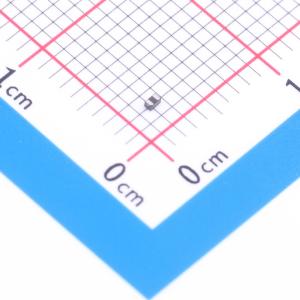

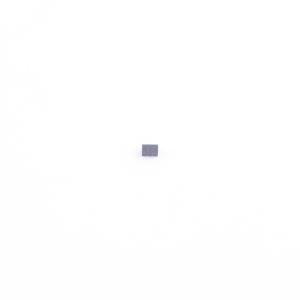

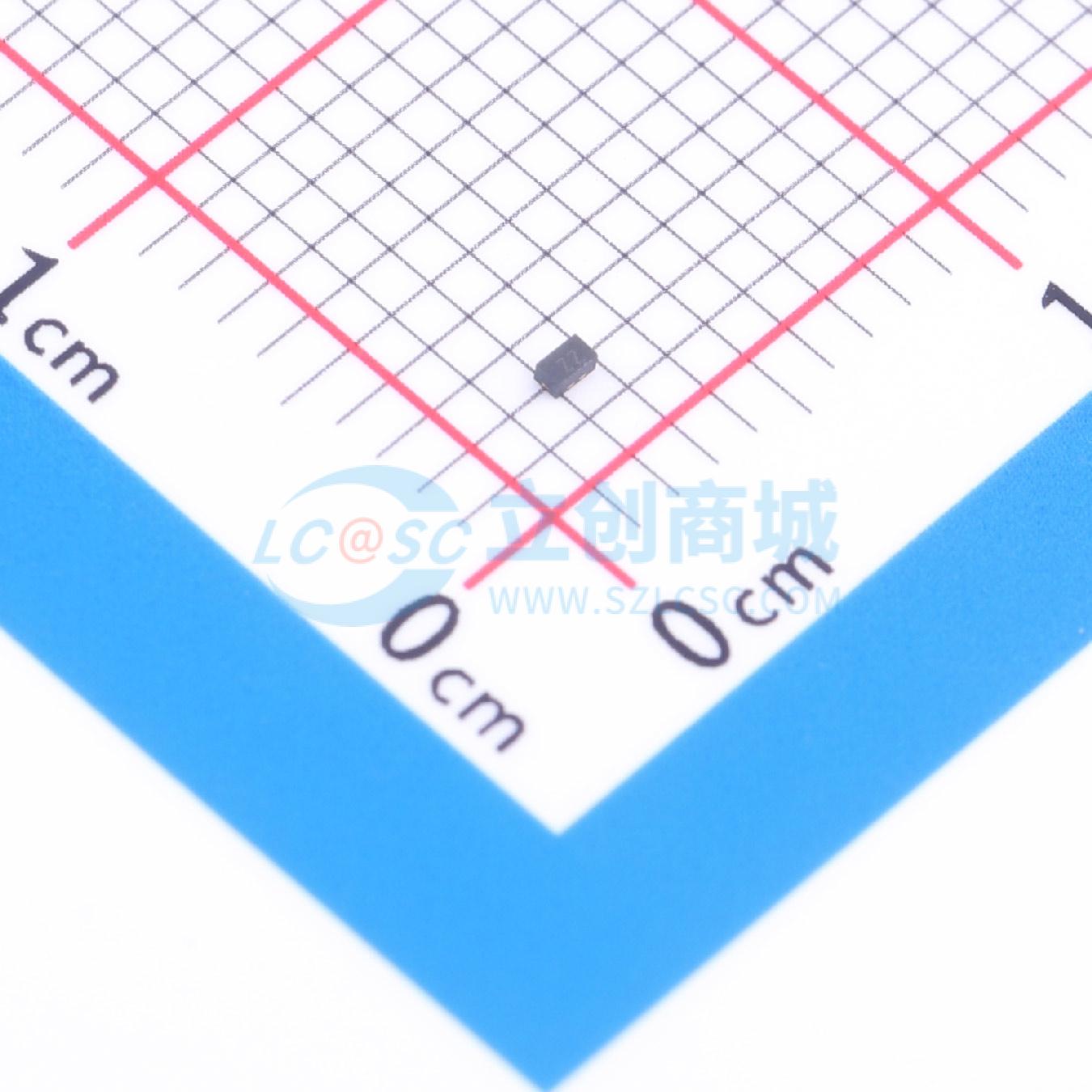

RCLAMP1521P.TCT
TVS 15V截止 4A峰值脉冲
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RailClamp系列是一系列超低电容瞬态电压抑制器 (TVS)，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线的敏感组件，免受由静电放电 (ESD)、电缆放电事件 (CDE) 和电气快速瞬变 (EFT) 引起的过电压影响。最大电容仅为0.5pF，可用于超过3GHz的电路而不会造成信号衰减。可满足IEC 61000-4-2的ESD抗扰度要求，4级（空气放电：±15kV，接触放电：±8kV）
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP1521P.TCT
- 商品编号
- C3702469
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
RailClamp系列是一系列超低电容瞬态电压抑制器（TVS），旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感组件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。RClamp1521P的最大电容仅为0.5pF，这使其能够在超过3GHz的电路中使用而不会产生信号衰减。它们可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。RClamp1521P采用2引脚、符合RoHS/WEEE标准的SLP1006P2封装，尺寸为1.0×0.6×0.5mm。引脚间距为0.65mm，采用无铅表面处理。每个器件可保护一条工作在15伏的高速线路，这使设计人员在不适合使用阵列的应用中能够灵活地保护单条线路。小尺寸、低电容和高ESD浪涌能力的结合使其非常适合用于手机和高功率USB等应用。
商品特性
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触），IEC 61000 - 4 - 4（EFT）40A（tp = 5/50ns），电缆放电事件（CDE）
- 超小封装（1.0×0.6×0.5mm）
- 保护一条数据或I/O线路
- 低电容：典型值0.3pF
- 低钳位电压
- 低工作电压：15V
- 固态硅雪崩技术
应用领域
- 手机及配件
- USB接口
- PCI Express
- 串行ATA
