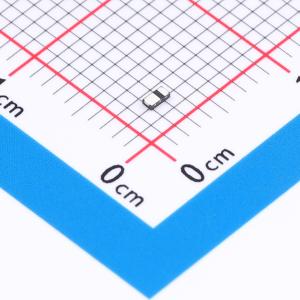

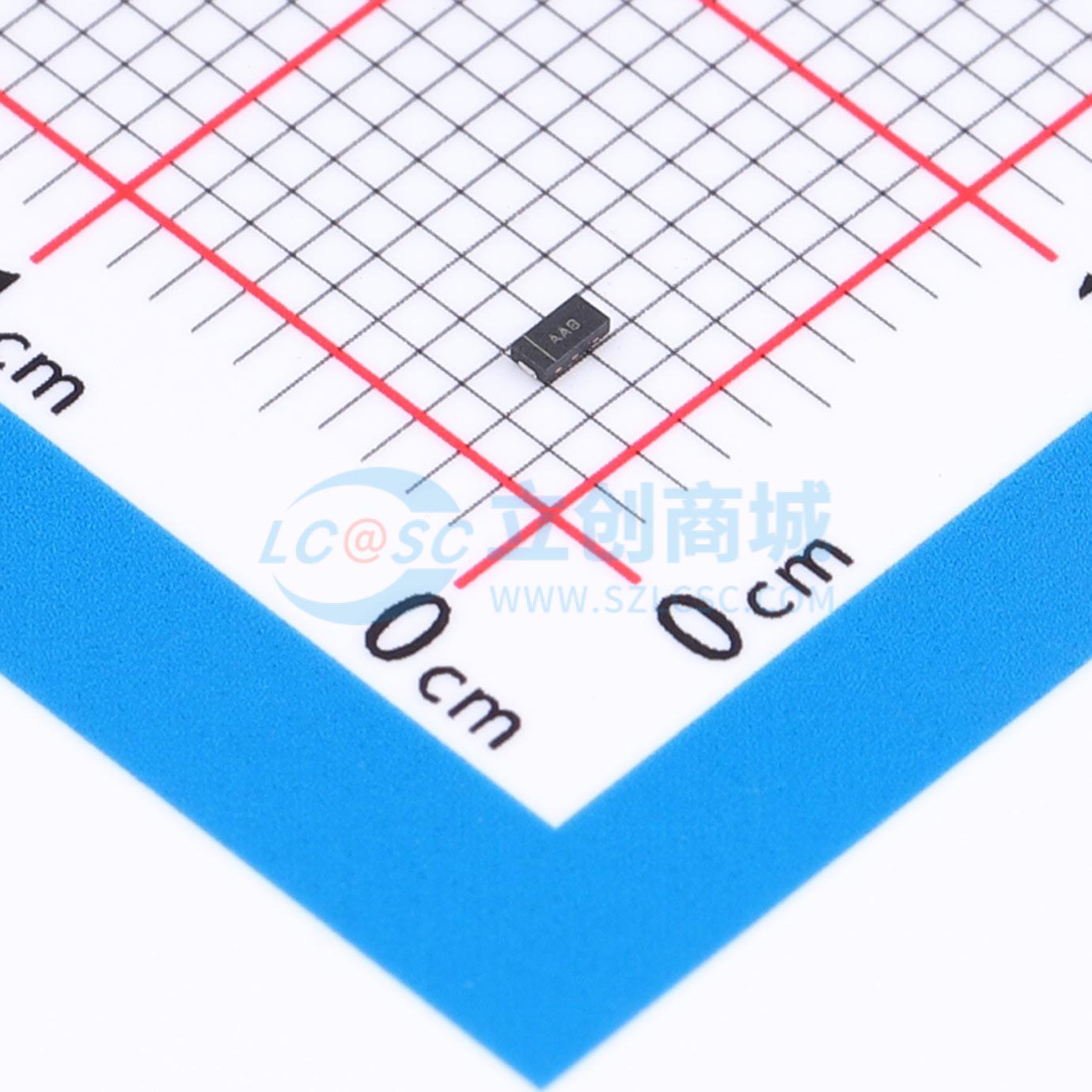

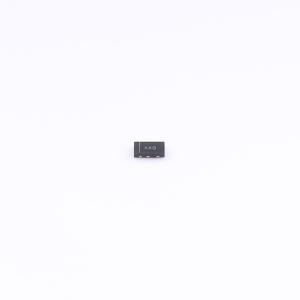

SZESDL2012MX2WT5G
SZESDL2012MX2WT5G
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZESDL2012MX2WT5G
- 商品编号
- C3702308
- 商品封装
- X2-DFNW-2(1.6x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 1V | |
| 钳位电压 | 7.5V | |
| 峰值脉冲电流(Ipp) | 4.7A@1.2/50us | |
| 峰值脉冲功率(Ppp) | 312mW | |
| 击穿电压(VBR) | 1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 30nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.25pF |
商品概述
ESDL2012旨在保护需要低电容的电压敏感组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些部件非常适合在电路板空间有限的设计中用于ESD保护。由于其低电容，该部件非常适合用于高速数据线应用。
商品特性
- 低电容
- 低钳位电压
- 小外形尺寸：0.60 mm × 0.30 mm
- 低本体高度：0.2 mm
- 关断电压：1.0 V
- IEC61000 - 4 - 2 4级ESD保护
- SZ前缀适用于汽车和其他需要独特现场和控制变更要求的应用；符合AEC - Q101标准且具备PPAP能力
- SZESDL2012MX2WT5G - 可焊侧翼封装，便于自动光学检测（AOI）
- 这些器件无铅、无卤/无溴化阻燃剂且符合RoHS标准
应用领域
- USB 3.x
- Thunderbolt 3.0
