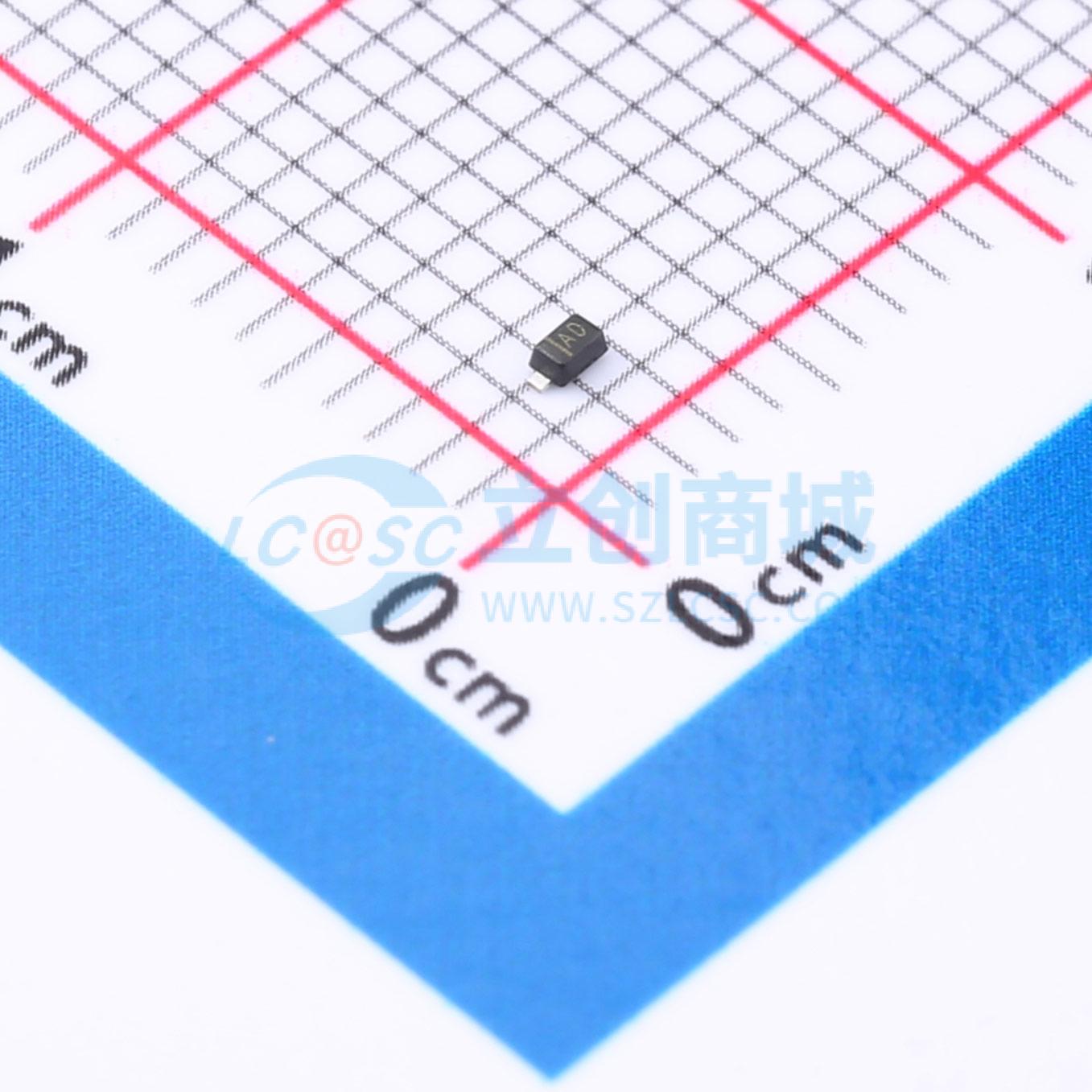

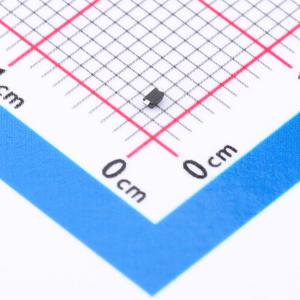

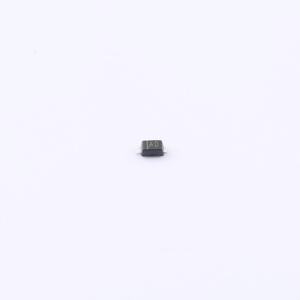

温馨提醒：图片仅供参考，商品以实物为准
AQ1003-01LTG
单向TVS 5V截止 峰值浪涌电流：7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该分立 TVS 二极管采用专有的硅雪崩技术制造，可保护电子设备 5/0 引脚免受破坏性静电放电 (ESD) 的影响。这些坚固的 TVS 能够承受 ±30 kV 级别的重复接触或空气 ESD 放电事件，而不会出现任何性能下降。这超过了 IEC 61000-4-2 的 ESD 接触和空气放电测试要求。此外，TVS 能够承受 IEC 61000-4-5 第二版中定义的 8/20 浪涌电流事件，最高可达 7A，并且仍能提供低电压钳位水平。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ1003-01LTG
- 商品编号
- C3702224
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
这款分立瞬态电压抑制（TVS）二极管采用专有硅雪崩技术制造，可保护电子设备的输入/输出（I/O）引脚免受破坏性静电放电（ESD）的影响。这些坚固的TVS二极管能够承受±30kV的重复性接触或空气ESD放电事件，且性能不会下降。这超过了IEC 61000 - 4 - 2标准的ESD接触和空气放电测试要求。此外，该TVS二极管能够承受IEC 61000 - 4 - 5第2版规定的8/20浪涌电流事件，最高可达7A，并且仍能提供低电压钳位水平。
商品特性
- ESD，符合IEC 61000 - 4 - 2标准，±30kV接触放电，±30kV空气放电
- EFT，符合IEC 61000 - 4 - 4标准，40A（5/50ns）
- 防雷，7A（符合IEC 61000 - 4 - 5第2版规定的8/20μs）
- 5V时最大漏电流为100nA
- 具备生产件批准程序（PPAP）能力
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
- 无卤、无铅且符合RoHS标准
- ESD，符合ISO 10605标准，330pF、330Ω，±25kV接触放电，±30kV空气放电
应用领域
- 移动电话
- 智能手机
- 个人数字助理（PDA）
- 便携式导航组件
- 数码相机
