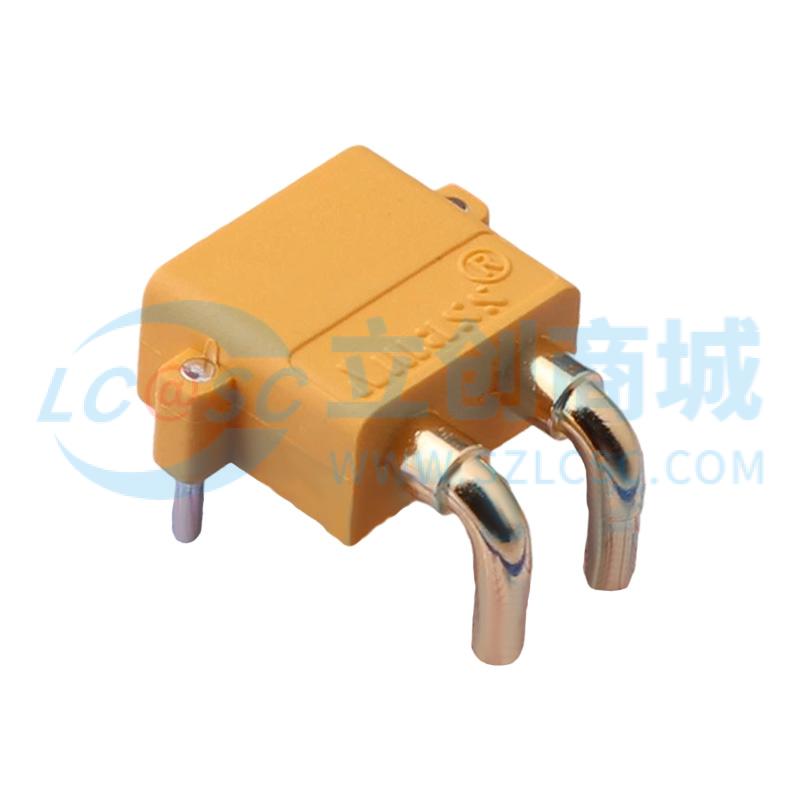

AMASS(艾迈斯)航模插头 卧式弯脚 XT30PW-M公头
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥1.85价格含税（税率13%）
10+￥1.8
30+￥1.75
500+￥1.6
- 品牌名称
- AMASS(艾迈斯)
- 商品型号
- XT30PW-M30.G.Y
- 商品编号
- C431092
- 商品毛重
1.296克(g)
- 类型 航模插头
- 额定电压 DC 500V
广东仓68,466
SMT仓74,134
购买数量
个
(500个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交100+单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 插头 |
| 类型 | 航模插头 |
| 额定电压 | DC 500V |
| 接口类型 | 公头 |
| 属性 | 参数值 |
|---|---|
| 额定电流 | 15A |
| 推荐线规 | 16/18/20AWG |
| 接触电阻 | 1.2mΩ |
| 规格 | 2pin |
商品详情
产品特点 FEATURES
1
本产品为AMASS(艾迈斯)品牌XT30PW-M30.G.Y型号航模插头，采用卧式弯脚设计，适用于空间受限的PCB板横向安装场景，提供高效的集成化连接解决方案。
2
插头为2PIN板卧式注塑型结构，支持镀金层（Au）和镀镍层两种表面处理工艺，提升导电性能与抗腐蚀能力，确保长期稳定运行。
3
金属件材质为QSn4-4-4铜合金，具备优良的导电性和机械强度；外壳采用PA66工程塑料，具有良好的耐热性、绝缘性和阻燃性（UL94-V0等级）。
4
接触电阻低至1.20mΩ，绝缘电阻高达2000MΩ，满足高精度电气连接需求。
5
额定电流可达15A，耐电压DC 500V，可在-20℃至120℃宽温环境下正常工作，适应复杂工况。
6
支持多种线径匹配：16#、18#、20#，对应不同温度下的载流能力，如在温升60℃时可承载20A、15A、10A，温升85℃时可承载25A、20A、15A。
7
具备IP40防护等级，防尘性能良好，适合工业及户外使用环境。
8
焊脚高度有2.0mm和3.0mm两种选择，便于不同PCB板厚度的焊接适配。
9
产品通过UL、CE、RoHS 2.0等多项国际认证，符合环保与安全标准。
使用场景 APPLICATIONS
1
主要应用于航模、无人机、遥控车等小型电动设备的动力系统连接，特别是需要在有限空间内实现可靠电力传输的场合。
2
适用于电池组与控制器之间的电源连接，也可用于充电器与设备间的接口连接。
3
在工业自动化控制模块中，作为电机驱动或传感器供电的连接组件。
4
可广泛用于各类电子设备中需要高可靠性、小体积、大电流传输的电路连接场景。
5
特别适合对插拔寿命要求较高的应用，其插拔寿命可达100次以上，保障长期使用的稳定性。
注意事项 PRECAUTIONS
1
请勿超过额定电流（15A）和电压（DC 500V）使用，以免造成过载、发热甚至起火等安全隐患。
2
必须在断电且未通电的状态下进行插拔操作，避免带电插拔导致电弧、短路或连接器损坏。
3
严禁在连接器受力或电线承受拉力的情况下进行插拔，防止因外力过大而造成内部接触不良或结构破坏。
4
不得将连接器用作外壳或其他结构部件的一部分，仅限作为电路连接功能使用。
5
请避免在高温（>120℃）、高湿或腐蚀性环境中使用，否则可能导致绝缘性能下降或材料老化。
6
使用前请确认实际工作环境符合规格书要求，如温度、湿度、振动等条件。
7
连接器为精密部件，请轻拿轻放，避免剧烈撞击或跌落，尤其是包装开启后应小心操作，防止变形、弯曲或脱落。
8
建议配合合适的端子压接工具和线材进行装配，确保电气连接的可靠性。
