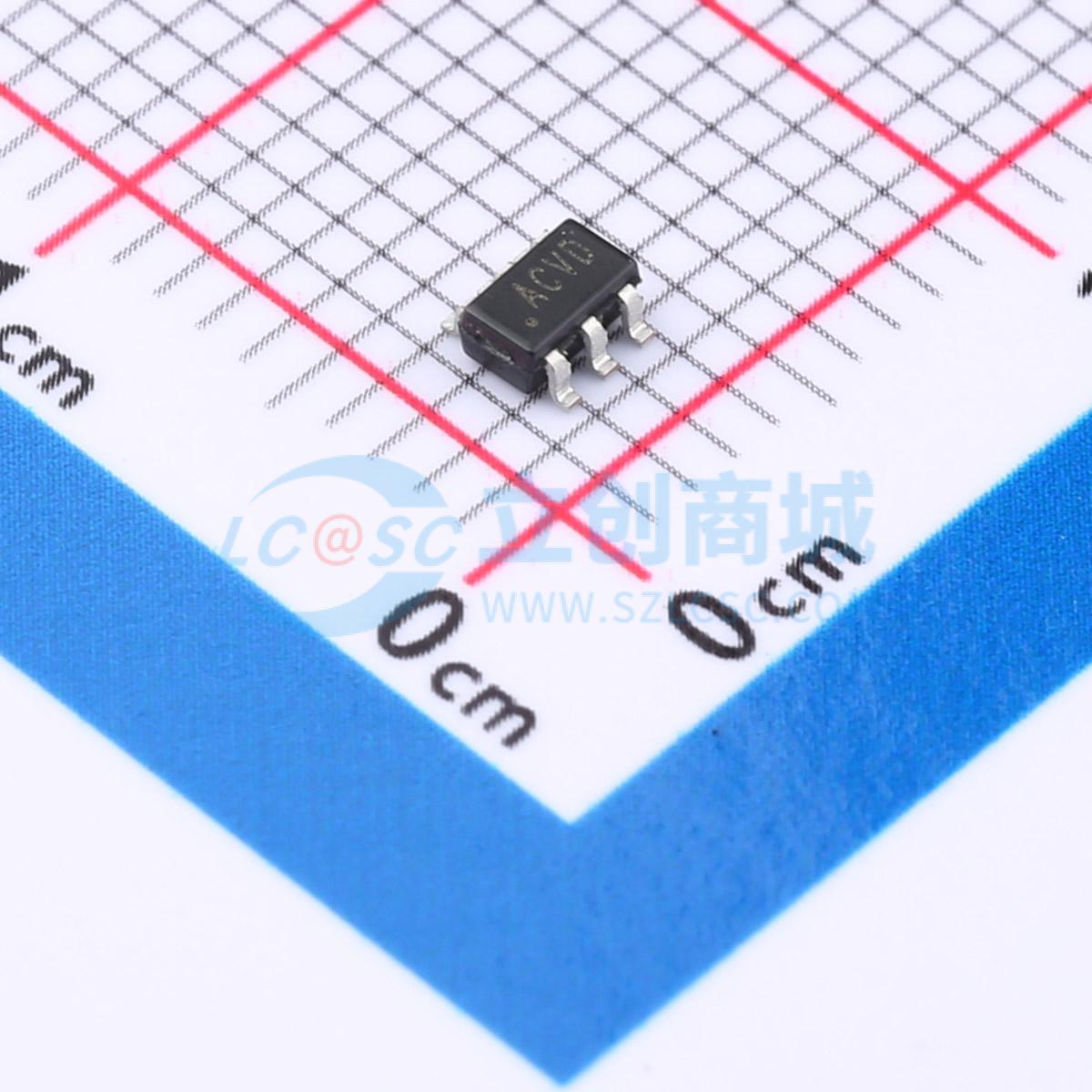

温馨提醒：图片仅供参考，商品以实物为准
SP3019-04HTG
低电容ESD保护TVS二极管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3019-04HTG
- 商品编号
- C3701426
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 8.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
SP3019集成了4通道超低电容非对称保护功能，适用于可能遭受破坏性静电放电（ESD）的电子设备。这些坚固的组件能够安全吸收高于IEC 61000 - 4 - 2规定的最大接触等级（±8kV接触放电）的重复性ESD冲击，且性能不会下降。极低的关态电容也使其非常适合保护高速信号线，如USB3.0、HDMI、USB2.0和eSATA。
商品特性
- ESD防护，符合IEC 61000 - 4 - 2标准，±10kV接触放电，±15kV空气放电
- EFT防护，符合IEC 61000 - 4 - 4标准，40A（脉冲宽度tP = 5/50ns）
- 雷电防护，符合IEC 61000 - 4 - 5第二版标准，2.5A（脉冲宽度tp = 8/20μs）
- 每个I/O在0V、3GHz条件下典型电容为0.3pF
- 在5V时典型漏电流为10nA
- 通过AEC - Q101认证
- 湿度敏感度等级为MSL - 1
- 无卤、无铅且符合RoHS标准
- 具备生产件批准程序（PPAP）能力
应用领域
- LCD/PDP电视
- 外部存储设备
- DVD/蓝光播放器
- 台式电脑
- MP3/个人媒体播放器
