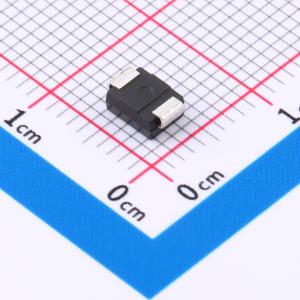

  • SMBJ5.0A-E3/5B商品缩略图

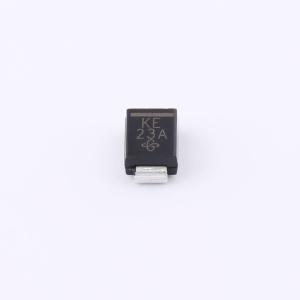

  • SMBJ5.0A-E3/5B商品缩略图
  • SMBJ5.0A-E3/5B商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMBJ5.0A-E3/5B

单向TVS 5V截止 峰值浪涌电流：65.2A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：低外形封装。 适合自动贴装。 玻璃钝化芯片结。 提供单向和双向两种类型。 可承受10/1000 μs波形的600 W峰值脉冲功率，重复率（占空比）：0.01%。 出色的钳位能力。应用：用于保护敏感电子设备免受感性负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信传感器单元信号线上引起的电压瞬变影响
品牌名称
VISHAY(威世)
商品型号
SMBJ5.0A-E3/5B
商品编号
C3700342
商品封装
SMB(DO-214AA)​
包装方式
编带
商品毛重
0.13克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)5V
钳位电压9.2V
峰值脉冲电流(Ipp)65.2A
属性参数值
峰值脉冲功率(Ppp)600W
击穿电压6.4V
反向电流(Ir)800uA
工作温度-55℃~+150℃
类型TVS

商品特性

  • 提供薄型封装
  • 适合自动贴装
  • 玻璃钝化芯片结
  • 提供单向和双向型号，符合 RoHS 标准
  • 采用 HALOGEN 10/1000 μs 波形时，峰值脉冲功率能力达 600 W，重复率自由（占空比）：0.01 %
  • 出色的钳位能力
  • 响应时间极快
  • 增量浪涌电阻低
  • 符合 J-STD-020 的 MSL 1 级，无铅最高峰值温度 260 ℃
  • 可提供 AEC-Q101 认证产品 - 汽车级订购代码：基础型号 P/NHE3 或基础型号 P/NHM3

应用领域

  • 用于保护敏感电子设备，防止因电感负载开关和雷击在消费、计算机、工业和电信领域的 IC、MOSFET、传感器单元信号线等产生的电压瞬变。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3200个/圆盘，最小起订量 5 个)
个
起订量：5 个3200个/圆盘
