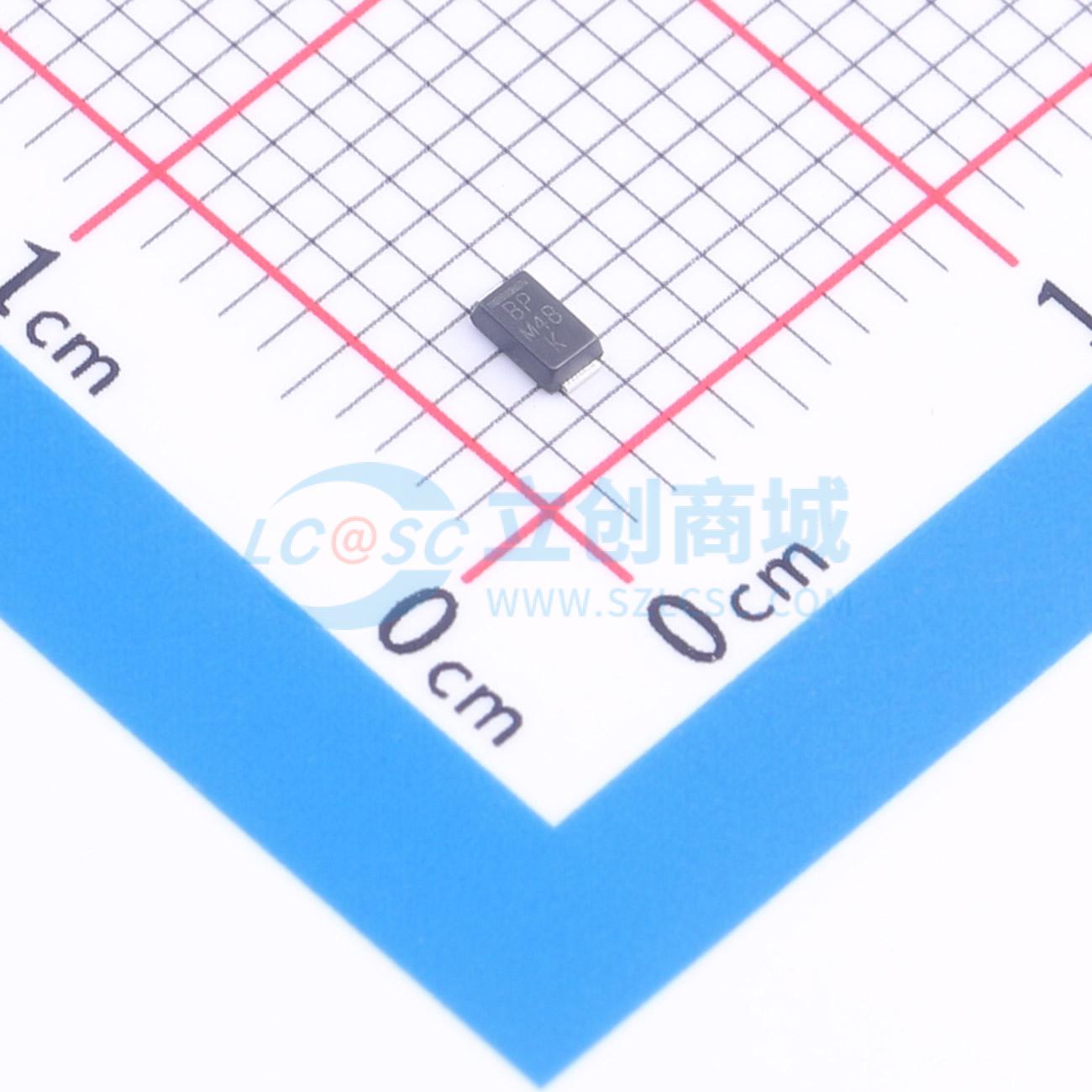

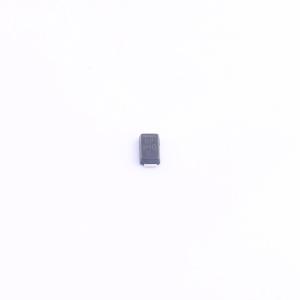

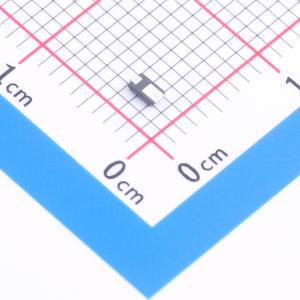

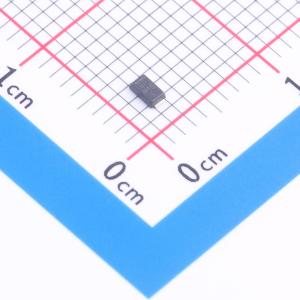

MSMP16A-M3/89A
MSMP16A-M3/89A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- MSMP16A-M3/89A
- 商品编号
- C3700110
- 商品封装
- MicroSMP(DO-219AD)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 5.8A | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 17.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 极低的外形 - 典型高度为0.65mm
- 非常适合自动贴装
- 采用氧化物平面芯片结
- 仅为单向极性
- 峰值脉冲功率：150W（10/1000μs）
- ESD能力：15kV（空气），8kV（接触）
- 符合J-STD-020C的MSL 1级，LF最大峰值为260°C
- 通过AEC-Q101认证
- 汽车订购代码：MSMP6.0A至MSMP8.0A的基础产品编号为NHM3
应用领域
- 敏感电子设备保护
- 集成电路保护
- MOSFET保护
- 传感器单元信号线保护
