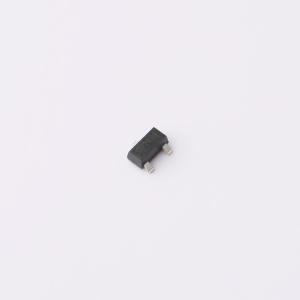

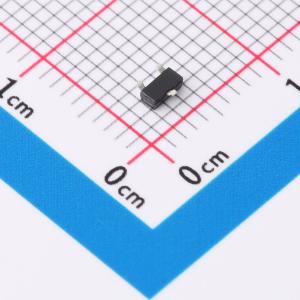

温馨提醒：图片仅供参考，商品以实物为准

CDSOT23-T05C

双向TVS 5V截止峰值浪涌电流：42A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供用于浪涌和ESD保护应用的瞬态电压抑制二极管阵列，采用紧凑型芯片封装SOT23尺寸规格。瞬态电压抑制二极管阵列系列提供3 V至36 V的多种电压类型供选择。芯片二极管符合JEDEC标准，便于在标准贴片机上操作，其扁平结构可最大程度减少滚动。器件符合IEC 61000 4 2（ESD）、IEC 61000 4 4（EFT）和IEC 61000 4 5（浪涌）要求。
品牌名称: BOURNS
商品型号: CDSOT23-T05C
商品编号: C3698721
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

Bourns提供用于浪涌和ESD保护应用的瞬态电压抑制二极管阵列，采用紧凑型芯片封装SOT23尺寸规格。瞬态电压抑制二极管阵列系列提供3 V至36 V的多种电压类型供选择。芯片二极管符合JEDEC标准，便于在标准贴片机上操作，其扁平结构可最大程度减少滚动。Bourns器件符合IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。

商品特性

符合RoHS标准
保护一条或两条线路
单向和双向配置
最大ESD保护30 kV

应用领域

RS - 232、RS - 422和RS - 423数据线
便携式电子设备
无线总线保护
控制和监测系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	13.5V
	峰值脉冲电流(Ipp)	42A@8/20us
	峰值脉冲功率(Ppp)	500W

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	2uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	90pF
