温馨提醒：图片仅供参考，商品以实物为准

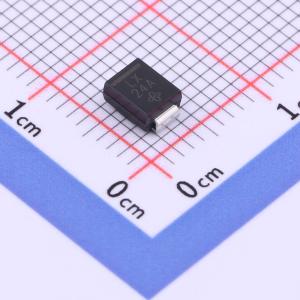

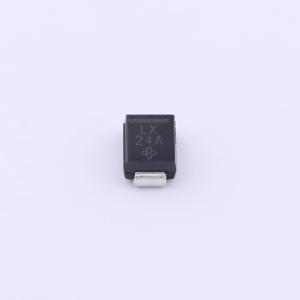

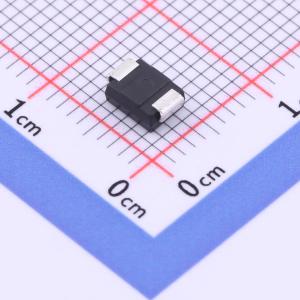

SMBJ22A-E3/52
单向TVS 22V截止 峰值浪涌电流：16.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。 适合自动贴装。 玻璃钝化芯片结。 提供单向和双向两种类型。 可承受10/1000 μs波形的600 W峰值脉冲功率，重复率（占空比）：0.01%。 出色的钳位能力。应用：用于保护敏感电子设备免受感性负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信传感器单元信号线上引起的电压瞬变影响
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ22A-E3/52
- 商品编号
- C3698580
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 16.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 24.4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 提供薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号，符合 RoHS 标准
- 采用 HALOGEN 10/1000 μs 波形时，峰值脉冲功率能力达 600 W，重复率自由（占空比）：0.01 %
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合 J-STD-020 的 MSL 1 级，无铅最高峰值温度 260 ℃
- 可提供 AEC-Q101 认证产品 - 汽车级订购代码：基础型号 P/NHE3 或基础型号 P/NHM3
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在消费、计算机、工业和电信领域的 IC、MOSFET、传感器单元信号线等产生的电压瞬变。
