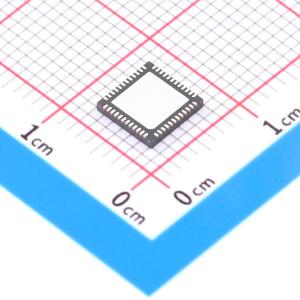

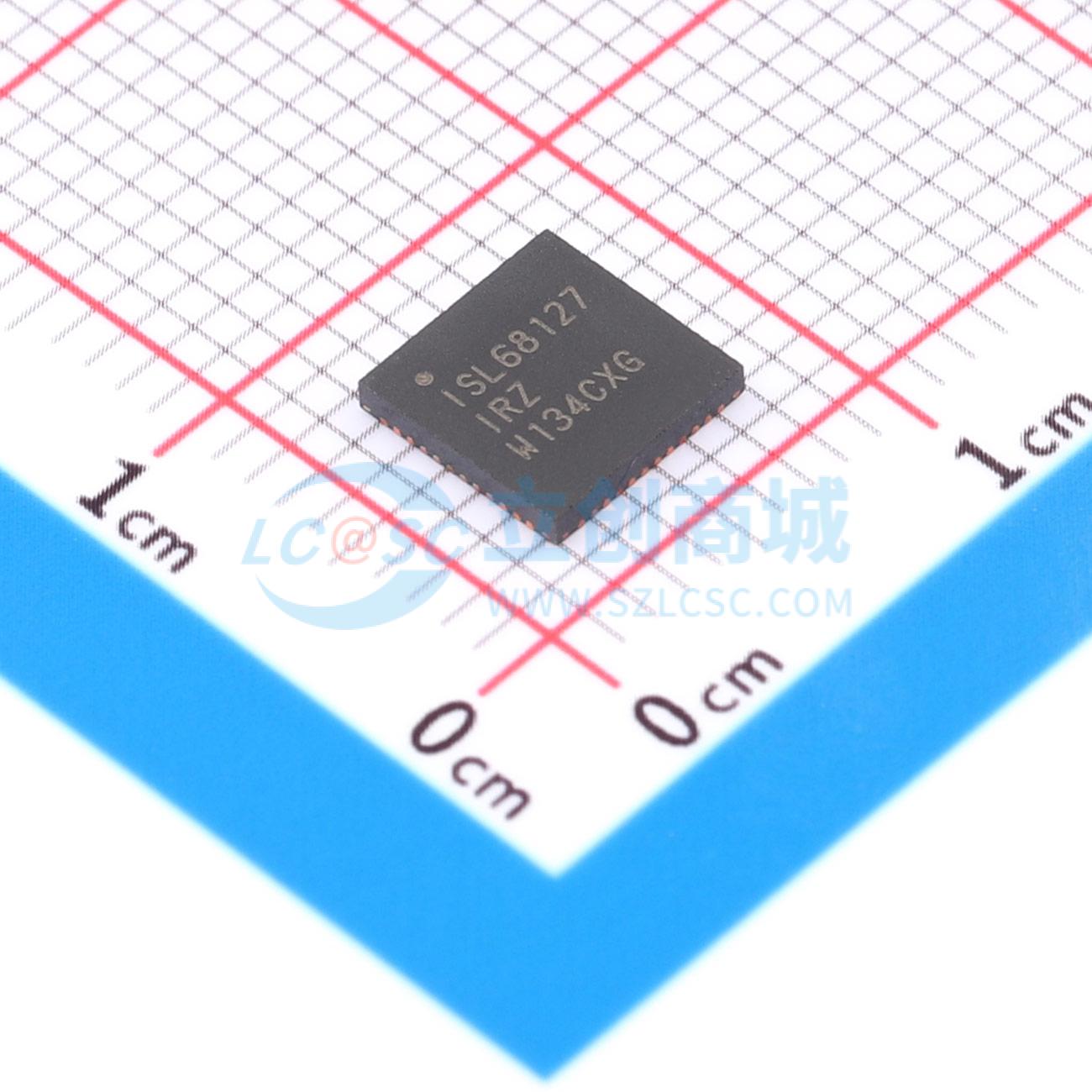

温馨提醒：图片仅供参考，商品以实物为准
ISL68127IRAZ-T
ISL68127IRAZ-T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL68127IRAZ-T
- 商品编号
- C3686689
- 商品封装
- QFN-48(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 输出类型 | 开漏 | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 静态电流(Iq) | 11.4mA |
商品概述
ISL68127是一款数字双输出、灵活多相（X+Y ≤ 7）的PWM控制器，支持最新的PMBus V1.3规范。该器件可配置为支持最多七个相位在两个输出（X+Y）之间的任意分配，例如6+1、5+2、4+2、3+3、3+2，甚至支持作为7+0配置的单输出操作。ISL68127采用瑞萨专有的线性合成数字电流调制方案，实现了业界最佳的瞬态响应与易于调谐的组合，同时解决了现代多相设计的挑战。用户可通过直观的瑞萨PowerNavigator图形用户界面配置器件并监控遥测数据。ISL68127器件支持片内非易失性存储器，用于存储可通过引脚绑定的用户可选的多种配置设置，为系统设计人员提供了更高的功率密度以配置和部署多种配置。自动相位增减功能可在所有负载范围内实现最高效率。自动相位增减的阈值可通过PowerNavigator进行用户编程。ISL68127支持全面的故障管理系统，以实现高可靠性系统设计。从多层过流保护方案到可配置的电源良好及输出过压/欠压故障阈值和温度监控，几乎可以满足任何需求。凭借最少的外部元件、简便的配置、稳健的故障管理和高精度的调节能力，实现高性能多相稳压器从未如此简单。
商品特性
- 先进的线性数字调制方案
- 零延迟合成电流控制，实现出色的高频电流平衡
- 双沿调制，实现最快的瞬态响应
- 自动相位增减，实现优异的负载与效率曲线
- 支持PMBus V1.3
- 遥测：VIN、VOUT、IOUT、输入/输出功率、温度以及各种故障状态寄存器
- 高达1MHz的总线接口
- 灵活的相位配置
- 支持7+0、6+1、5+2和4+3相位操作
- 也支持在两个输出之间使用少于七个相位的操作
- 二极管制动，用于减少过冲
- 差分远端电压检测，支持在负载、线路和温度范围内达到±0.5%的闭环系统精度
- 高精度电流检测，实现优异的负载线调节和精确的过流保护
- 支持ISL99227 60A智能功率级
- 支持带集成温度补偿的DCR检测
- 全面的故障管理，实现高可靠性系统
- 逐脉冲相位电流限制
- 总输出电流保护
- 输出和输入过压/欠压保护
- 电压检测开路检测
- 用于故障记录的黑匣子功能
- 使用PowerNavigator进行直观配置
- 非易失性存储器可存储多达八种配置
- 无铅（符合RoHS标准）
应用领域
- 网络设备
- 电信和数据通信设备
- 服务器和存储设备
- 负载点电源（存储器、DSP、ASIC、FPGA）
