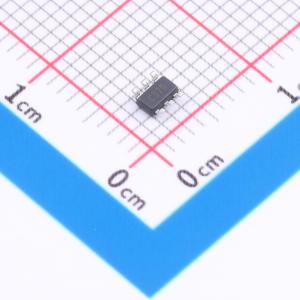

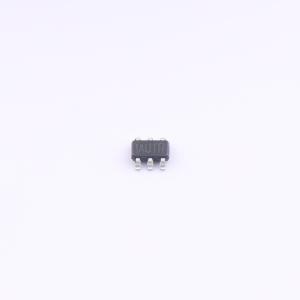

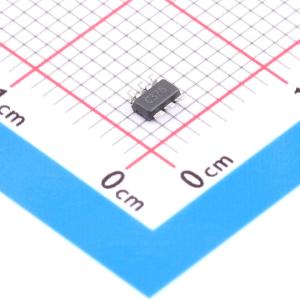

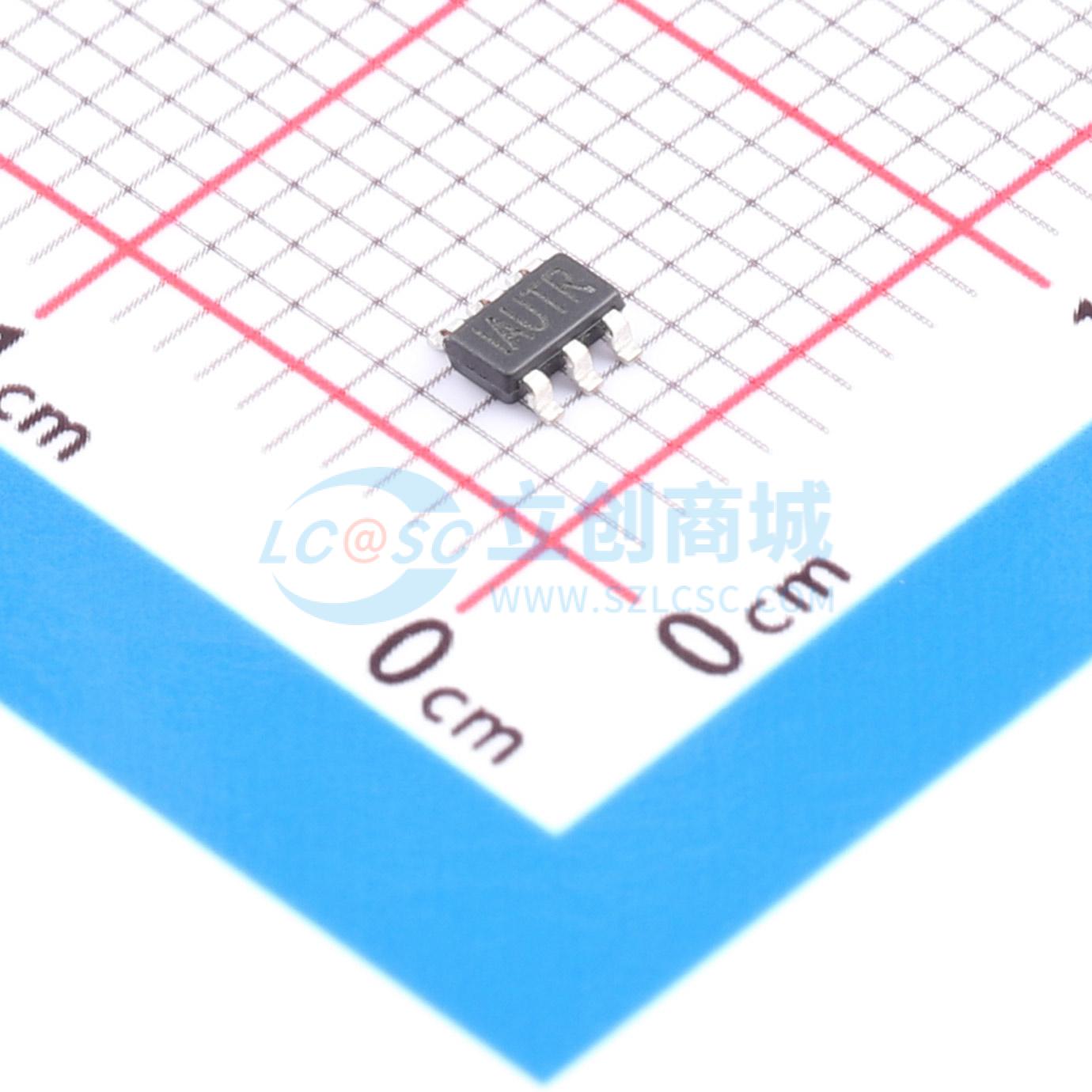

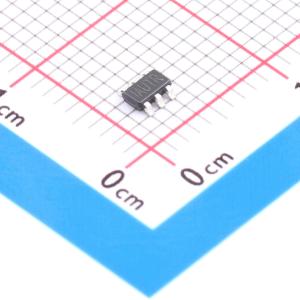

MP6902AGJ-Z
快速关断智能控制器，适用于反激式转换器，支持CCM、DCM和准谐振模式，可替代肖特基整流二极管以实现高效率
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6902AGJ-Z
- 商品编号
- C3685393
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 工作电压 | 8V~24V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 2mA |
商品概述
MP6902A是一款用于反激式转换器的低压降二极管仿真IC，它与外部开关配合使用，可替代肖特基整流二极管以实现高效率。MP6902A将外部开关的正向压降调节至约70mV，并在电压变为负值时立即将其关断。MP6902A具有轻载睡眠模式，可将静态电流降至300µA。
商品特性
- 支持CCM、DCM和准谐振反激式转换器
- 可与12V标准和5V逻辑电平MOSFET配合使用
- 符合能源之星1W待机要求
- VDD范围为8V至24V
- 70mV VDS调节功能
- 快速关断总延迟为20ns
- 最大开关频率400kHz
- 轻载模式功能，静态电流300μA
- 支持高端和低端整流
- 在典型笔记本适配器中可节省高达1.5W的功率
- 采用TSOT23 - 6封装
应用领域
- 工业电源系统
- 分布式电源系统
- 电池供电系统
- 反激式转换器
