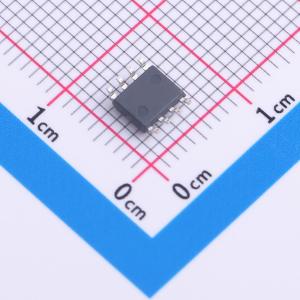

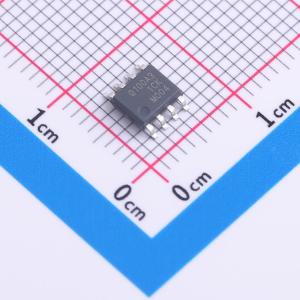

温馨提醒：图片仅供参考，商品以实物为准

TMCS1100A3QDRQ1

具有±600V工作电压的AEC-Q100 1%高精度、基本型隔离、霍尔效应电流传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMCS1100-Q1 符合 AEC-Q100 标准且具有外部基准的 ±600V 隔离式精密电流传感器
品牌名称: TI(德州仪器)
商品型号: TMCS1100A3QDRQ1
商品编号: C3684109
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TMCS1100-Q1 是一款电隔离霍尔效应电流传感器，能够测量直流或交流电流，并具有高精度、出色的线性度和温度稳定性。低漂移、温度补偿信号链可以在器件的温度范围内实现<1%的满量程误差。输入电流流经内部 1.8mΩ 导体时，此导体产生的磁场可由集成式霍尔效应传感器进行测量。这种结构省去了外部集中器并简化了设计。低导体电阻可更大限度减少功率损耗和热耗散。固有的电镀绝缘在电流路径与电路之间提供了 600V 使用寿命内工作电压和 3kV RMS 基本型隔离。集成式电气屏蔽可提供出色的共模抑制和瞬态抗扰度。输出电压与输入电流成正比，并具有四个灵敏度选项。固定的灵敏度允许TMCS1100-Q1使用单个3V至5.5V的电源运行，因此消除了比例式误差并提高了电源噪声抑制能力。当电流流入正输入引脚时，电流极性被视为正极。VREF输入引脚提供了一个可变零电流输出电压，允许进行双向或单向电流检测。TMCS1100-Q1 消耗的最大电源电流为 6mA，所有灵敏度选项的额定工作温度范围均为 -40℃ 至 +125℃。

商品特性

符合面向汽车应用的AEC-Q100标准
温度等级 1: -40℃ 至 125℃, TA
功能安全型
可提供用于功能安全系统设计的文档
总体误差:典型值 ±0.4% ，最大值 ±0.9% ，-40℃ 至 85℃
灵敏度误差:±0.4%
失调电压误差:7mA
温漂:0.04mA/℃
线性误差:0.05%
使用寿命和环境漂移:<±0.5%
隔离额定值为 3kV RMS
稳健的 600V 使用寿命内工作电压
双向和单向电流检测
外部基准电压
工作电源电压范围:3V 至 5.5V
信号带宽:80kHz
多个灵敏度选项
TMCS1100A1-Q1:50mV/A
TMCS1100A2-Q1:100mV/A
TMCS1100A3-Q1: 200mV/A
TMCS1100A4-Q1: 400mV/A
UL 1577 组件认证计划
符合IEC/CB 62368-1标准

应用领域

电机和负载控制
逆变器和 H 桥电流测量
功率因数校正
过流保护
直流和交流电源监控

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±11.5A
	工作电压	3V~5.5V
	隔离电压(Vrms)	3000Vrms
	灵敏度	200mV/A
	待机电流	6mA

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	80kHz
	电流端电阻	1.8mΩ
	响应时间(tr)	6.5us
	双向电流检测	支持
	功能特性	过流保护；双向检测
