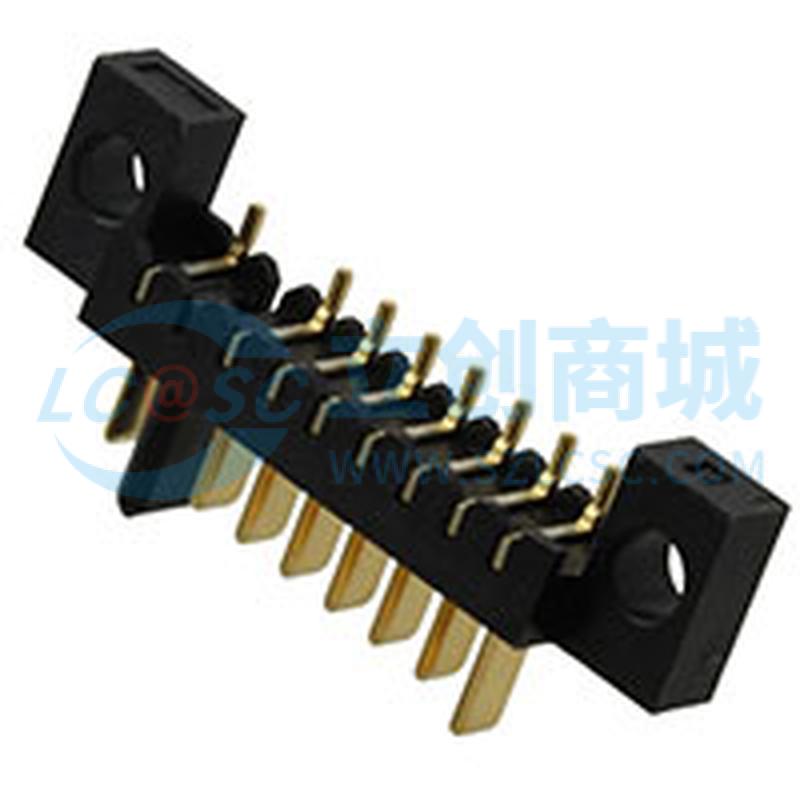

1747785-1
- 工业品
价格：￥15.98687价格含税（税率13%）
- 商品型号
- 1747785-1
- 商品编号
- C3683907
- 商品毛重
0.03克(g)
库存: 4,800
购买数量
个
(1个/托盘，最小起订量4800个，递增量：4800)
总价金额：
￥0.00近期成交5单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
该产品为TE Connectivity（泰科电子）生产的1747785-1型号板对板连接器，属于DC Jack Connectors系列，专为高密度、高性能的电源与信号传输应用设计。其主要特点包括：
1
采用2 mm中心距（0.079英寸）设计，符合主流PCB布局标准，便于在有限空间内实现高密度布线。
2
具备8个接触位置，适用于多路信号或电源通道的集成需求，支持同时传输功率与信号。
3
插头型结构（Plug），配合母座使用，实现可靠的电气连接和机械固定。
4
右角度安装方式，适合在PCB边缘空间受限的场景中垂直走线，有效节省空间并优化布局。
5
支持30 VDC工作电压，满足大多数便携式设备及工业控制系统的供电要求。
6
接触电流额定值高达6 A（最大8 A），确保在较高负载下仍能稳定运行，适用于电池供电系统或小型电机驱动等场景。
7
配备定位柱（Locating Post）和板上固定结构，增强插拔时的对准精度和长期使用的稳定性。
8
通过UL 94V-0阻燃等级认证，具备良好的防火性能，提升整体系统安全性。
9
支持回流焊工艺，最高耐温可达245°C，适用于自动化SMT生产线，提高装配效率。
10
符合欧盟RoHS、ELV以及中国RoHS 2等环保法规要求，不含受限有害物质，适用于全球市场准入。
11
不含低卤素材料，但含有溴或氯浓度超过900 ppm，需注意特定行业合规性要求。
12
提供完整的CAD模型文件（IGS、STEP、DXF格式）及产品图纸，方便工程设计与集成验证。
使用场景 APPLICATIONS
该连接器广泛应用于需要高可靠性电源与信号传输的电子设备中，尤其适合以下场景：
1
便携式电子设备：如笔记本电脑、平板电脑、移动电源等，用于内部电池模块与主板之间的连接，支持高效能量传输与数据通信。
2
工业控制系统：在小型控制器、传感器接口、工业物联网设备中作为电源与信号的整合连接件，适应复杂电磁环境下的稳定运行。
3
医疗电子设备：例如便携式医疗监测仪、可穿戴健康设备，要求连接器具备高安全性和长寿命特性。
4
消费类电子产品：如智能家电、无线充电装置、电动工具等，用于内部电路板间的电源分配与信号交互。
5
车载电子系统：适用于汽车电子中的辅助模块连接，如车载信息娱乐系统、电池管理系统等。
由于其右角度设计和2 mm间距，特别适用于空间紧凑且需垂直引出线路的设计方案，是现代高密度PCB布局的理想选择。
注意事项 PRECAUTIONS
在选用和使用该连接器时，请注意以下事项以确保最佳性能与安全性：
1
请确认配套母座型号兼容性，推荐使用TE内部编号1747785-3、1747786-1或1932460-1等匹配组件，避免因不匹配导致接触不良或损坏。
2
安装前应检查PCB焊盘尺寸是否符合2 mm中心距要求，并预留足够的焊接空间，防止短路或虚焊。
3
回流焊温度曲线需严格控制，建议峰值温度不超过245°C，避免过热造成塑料外壳变形或金属触点氧化。
4
在高温环境下（-20°C至80°C）使用时，应评估长期热循环对连接可靠性的潜在影响，特别是在频繁插拔的应用中。
5
该产品含有卤素成分（Br或Cl > 900 ppm），若项目有无卤素要求，请提前确认是否符合相关标准，必要时选择替代型号。
6
尽管已通过多项国际环保法规认证，但仍建议在最终产品组装前进行完整的合规性审查，特别是出口至欧洲或中国的项目。
7
建议在设计阶段下载并使用提供的CAD模型进行3D装配验证，确保与其他部件无干涉。
8
存储时应保持干燥、避光，避免灰尘污染，防止接触腐蚀。
9
若用于高振动或冲击环境，建议增加额外机械固定措施，如使用胶水或卡扣加固，以提升连接稳定性。
