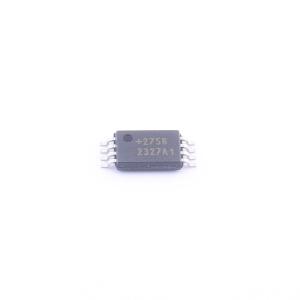

DS2756E+T&R

高精度电池电量计，具备可编程暂停模式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度电池电量计，具有可编程挂起模式、集成精密的低功耗温度、电压、电流和电流累计测量，以及非易失(NV)数据存储功能，提供精确估算电池剩余电量所需的关键硬件电路
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS2756E+T&R
商品编号: C3682465

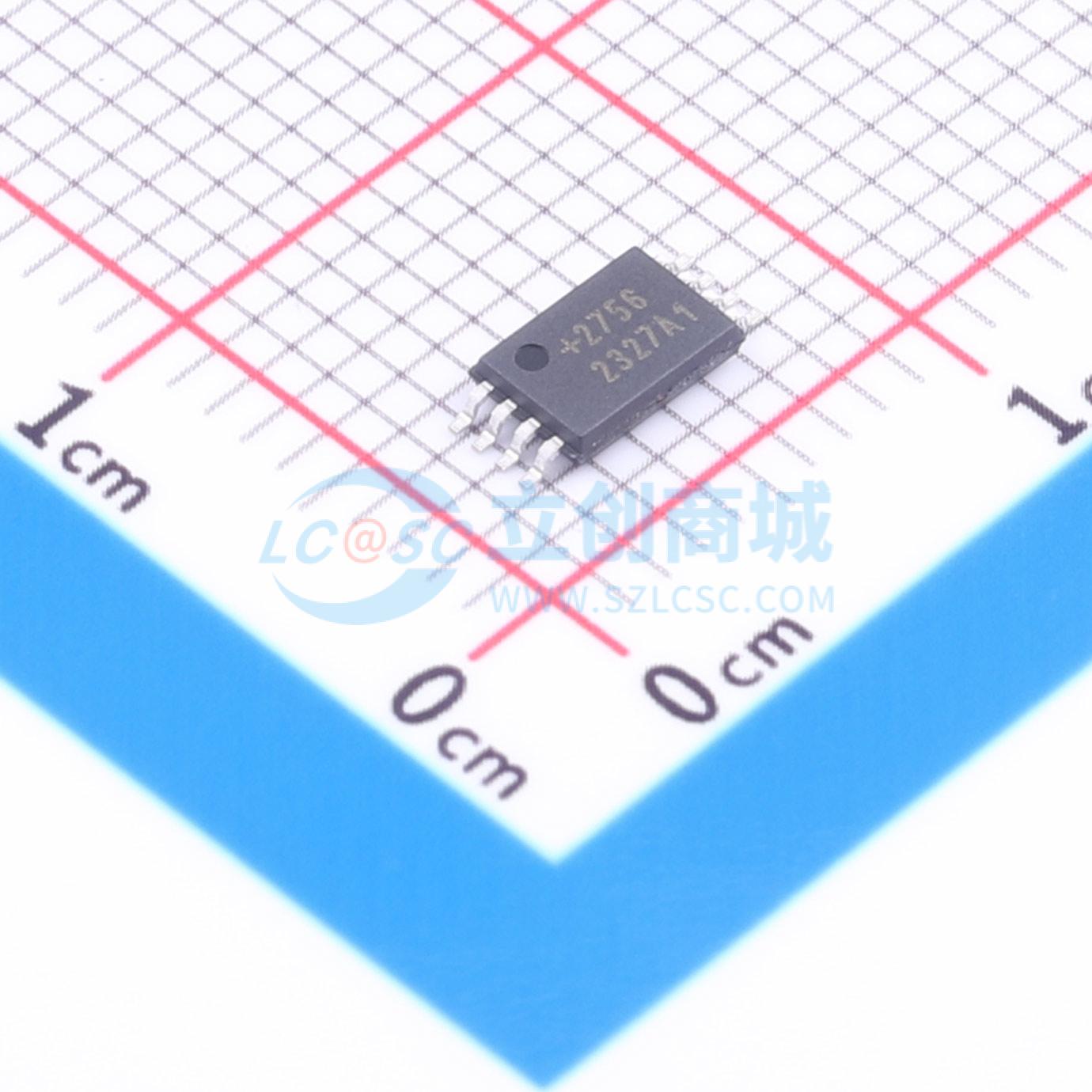

商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.128428克(g)

商品参数

商品概述

DS2756高精度电池电量计是一款专为对成本敏感且空间受限的单节Li+/聚合物电池组应用而设计的数据采集和信息存储设备。DS2756将低功耗、高精度的温度、电压、电流和电流累积测量功能，以及非易失性（NV）数据存储功能集成到3.0mm×4.4mm的8引脚TSSOP小封装中，提供了精确估算剩余电量所需的关键硬件组件。通过其单总线接口，DS2756允许主机系统对状态和控制寄存器、测量寄存器以及通用数据存储进行读写操作。每个器件都有一个工厂编程的唯一64位网络地址，主机系统可对其进行单独寻址，支持多电池操作。 DS2756进行温度、电压和电流测量，其分辨率足以支持诸如电池充电控制和剩余电量估算等过程监控应用。温度测量使用片上传感器，无需额外的热敏电阻。支持电流累积（库仑计数）的双向电流测量通过外部电流检测电阻实现。主机系统可配置DS2756以发出关键状态信号，从而减少轮询开销。当温度或库仑计数超过可编程的上下限时，报警中断将触发。用户可以选择DQ引脚或PIO引脚作为报警中断信号。

商品特性

可编程暂停模式
精确的电流累积
- 在±64mV输入范围内，精度为2%±4μV
- 使用20mΩ检测电阻在±3.2A范围内，精度为2%±200μA
- 9位快照测量
- 每88ms更新一次的12位平均值
- 每2.8s更新一次的15位平均值
电压测量
- 9位快照测量
- 每4ms更新一次的10位平均值
温度测量
- 10位分辨率，精度为0.125°C
快照模式允许瞬时功率测量
当累积电流或温度超过可编程限制时，向主机发出警报
96字节可锁定EEPROM
8字节通用SRAM
具有唯一64位地址和标准或超速时序的达拉斯单总线接口
8引脚TSSOP封装的3mm尺寸允许安装在薄方形Li+和Li+/聚合物电池侧面

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	3V~4.5V
	最大充电电流	3.2A
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-20℃~+70℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	1uA
